Thiết bị FFU (Fan Filter Unit) là giải pháp lọc khí hiệu quả, tích hợp quạt và bộ lọc HEPA/ULPA, giúp duy trì môi trường phòng sạch đạt chuẩn. Với khả năng lọc bụi tối ưu, FFU được ứng dụng rộng rãi trong các ngành dược phẩm, điện tử, thực phẩm, y tế,…
1. Một số bản vẽ thiết kế FFU bạn có thể tham khảo

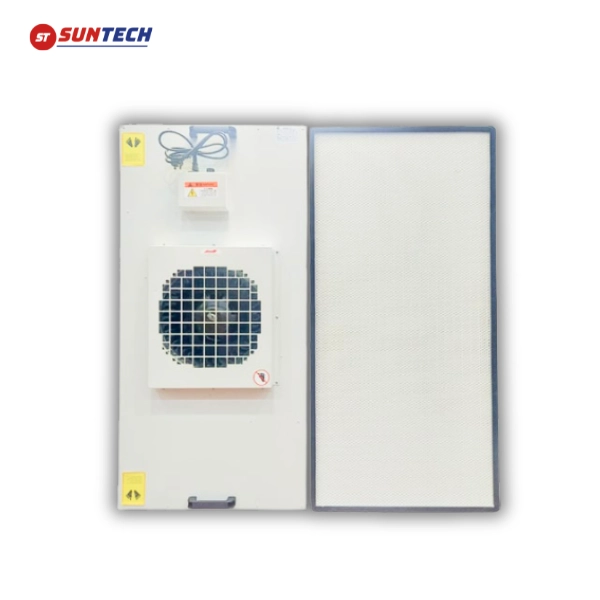

Thiết bị FFU – Kích thước 1175x575x260
Bạn có thể tải xuống TẠI ĐÂY.
Bảng thông số kỹ thuật cụ thể:
| Đặc trưng kỹ thuật | Thông số kỹ thuật |
| Kích thước chưa bao gồm lọc | 1175 x 575 x 260 mm |
| Kích thước đã bao gồm lọc | 1175 x 575 x 315 mm |
| Vật liệu khung | Tôn mạ kẽm/ Inox |
| Quạt | 1 cái, 220VAC/50Hz/85W |
| Lọc Hepa (H13) | 1 cái, 1170 x 570 x 70 mm |
| Lọc thô | Tùy chọn |
| Tốc độ gió | 0,3 – 0,45 m/s |
| Lưu lượng | 10 – 20 cmm |
| Độ ồn | <61 dBA |

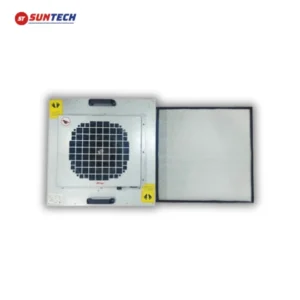

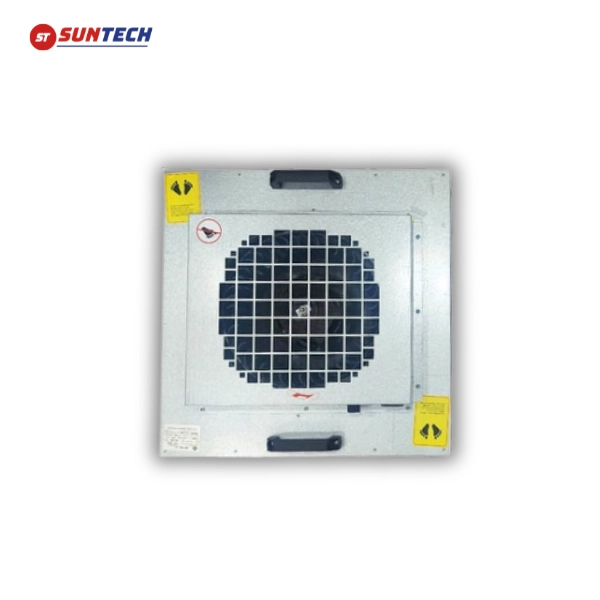

Thiết bị FFU – Kích thước 605x605x227
Bạn có thể tải xuống TẠI ĐÂY.
Bảng thông số kỹ thuật cụ thể:
| Đặc trưng kỹ thuật | Thông số kỹ thuật |
| Kích thước chưa bao gồm lọc | 605 x 605 x 227 mm |
| Kích thước đã bao gồm lọc | 605 x 605 x 282 mm |
| Vật liệu khung | Tôn mạ kẽm/ Inox |
| Quạt | 1 cái, 220VAC/50Hz/85W |
| Lọc Hepa (H13) | 1 cái, 600 x 600 x 70 mm |
| Lọc thô | Tùy chọn |
| Tốc độ gió | 0,3 – 0,45 m/s |
| Lưu lượng | 8 – 10 cmm |
| Độ ồn | <58 dBA |

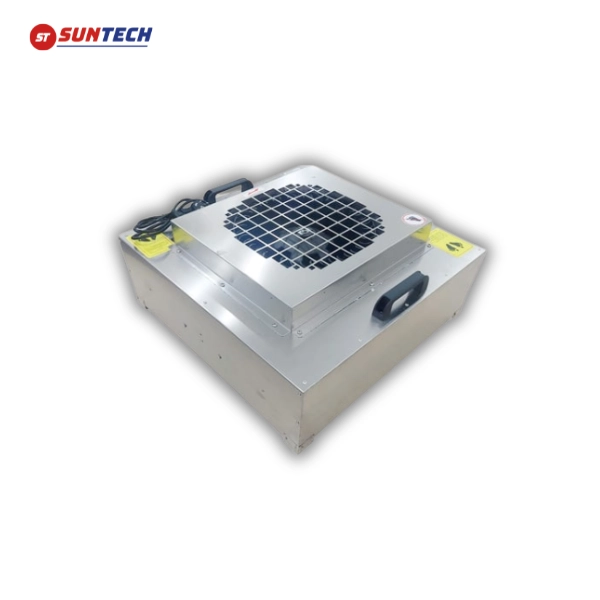

Thiết bị FFU – Kích thước 300x300x130
Bạn có thể tải xuống TẠI ĐÂY.
Bảng thông số kỹ thuật cụ thể:
| Đặc trưng kỹ thuật | Thông số kỹ thuật |
| Kích thước | 300 x 300 x 130 mm |
| Vật liệu khung | Inox 304 |
| Quạt | 1 cái, 220VAC/50Hz/95W |
| Lọc Hepa | 1 cái, 300 x 300 50 mm, 99,99% 0,3µ |
| Lọc thô | 1 cái |
| Tốc độ gió | 0,25 – 0,45 m/s |
| Độ ồn | <60 dBA |
2. FFU cho phòng sạch di động
Mỗi cấp độ sạch sẽ có yêu cầu riêng về lưu lượng không khí, số lần trao đổi không khí và lượng khí tươi, từ đó ảnh hưởng trực tiếp đến số lượng thiết bị FFU cần sử dụng. Các cấp độ sạch phổ biến của Clean Booth bao gồm ISO Class 100, Class 1.000, Class 10.000, Class 100.000 và Class 300.000.
Đối với Clean Booth Class 100
Clean Booth Class 100 yêu cầu một hệ thống không khí sạch với độ bao phủ đồng đều. Thiết bị FFU cần phải bao phủ toàn bộ trần của phòng sạch, tuy nhiên, vì một số yếu tố khác (cửa,…) tỷ lệ bao phủ thực tế thường đạt trên 70%, và tối ưu nhất là khoảng 80%. Mức độ kín khí của Clean Booth di động thường thấp hơn so với phòng sạch cố định, do đó, việc duy trì tỷ lệ bao phủ FFU này là rất quan trọng để đảm bảo chất lượng không khí.
Đối với Clean Booth Class 1.000, Class 10.000, Class 100.000, Class 300.000
Khi thiết kế Clean Booth cho các cấp độ như Class 10.000, để xác định số lượng FFU cần thiết, chúng ta cần tính toán lượng không khí cần cung cấp cho mỗi đơn vị thể tích phòng. Điều này có thể được tính theo công thức:
Lưu lượng không khí cần cung cấp = Thể tích * Số lần thay đổi không khí (ACH)
Mỗi cấp độ Clean Booth yêu cầu một số lần trao đổi không khí nhất định để đảm bảo không gian luôn sạch sẽ và đạt tiêu chuẩn. Cụ thể:
- Class 1.000: 70 – 100 lần
- Class 10.000: 30 – 50 lần
- Class 100.000: 20 – 30 lần
- Class 300.000: 15 – 20 lần
Ví dụ, với Clean Booth Class 10.000, kích thước 13m x 15m x 3m (585 m³), cần đạt khoảng 40 lần thay đổi không khí. Lượng khí tươi cần cung cấp sẽ là:
585 m³ * 40 = 23.400 m³/h
Với lưu lượng FFU 1175 (1080 m³/h), số lượng FFU cần thiết là:
23.400 / 1080 = 21,7 cái
Vậy cần khoảng 22 cái FFU để đảm bảo lượng khí tươi cho Clean Booth Class 10.000. Việc xác định chính xác số lượng FFU giúp tối ưu hóa hiệu quả hoạt động của Clean Booth, đảm bảo môi trường đạt yêu cầu về độ sạch không khí và hiệu suất làm việc cao.
Doanh nghiệp nên tham khảo ý kiến từ các nhà cung cấp thiết bị phòng sạch để đảm bảo tính chính xác và lựa chọn giải pháp tối ưu nhất. Với kinh nghiệm lâu năm, SUNTECH cam kết hỗ trợ bạn miễn phí, giúp bạn đưa ra quyết định đúng đắn và hiệu quả trong quá trình thiết kế và thi công phòng sạch.
3. Ưu điểm nổi trội của Thiết bị FFU
Thiết bị FFU không chỉ lọc sạch bụi bẩn mà còn tối ưu hóa luồng không khí, đảm bảo môi trường đạt tiêu chuẩn yêu cầu. Dưới đây là những ưu điểm nổi bật của FFU:
- Tích hợp bộ lọc HEPA/ULPA, loại bỏ đến 99,99% hạt bụi siêu nhỏ.
- Động cơ EC tiêu thụ điện năng thấp, giảm chi phí vận hành.
- Thiết kế giảm chấn giúp FFU vận hành với độ ồn thấp.
- Phù hợp với nhiều loại phòng sạch như Clean Booth, phòng sạch di động hoặc cố định.
- Dạng module giúp vệ sinh, bảo trì và thay thế bộ lọc dễ dàng.
- Hỗ trợ duy trì áp suất dương/âm, giảm nguy cơ nhiễm chéo.
- Khả năng tái sử dụng cao, tiết kiệm chi phí đầu tư.
Hơn nữa, việc sử dụng FFU còn rút ngắn thời gian thi công bằng cách loại bỏ yêu cầu sản xuất và lắp đặt ống dẫn, điều này thường tốn nhiều thời gian trong các dự án làm sạch.
