Clean Booth, hay phòng sạch di động, là giải pháp tối ưu cho các ngành yêu cầu môi trường vô trùng như dược phẩm, điện tử và thực phẩm. Vậy Clean Booth là gì? Có cấu tạo và đặc điểm như thế nào? Cùng SUNTECH tìm hiểu trong bài viết này nhé!
1. Clean Booth là gì?
Clean Booth là gì? Được xem là một mô hình thu nhỏ của phòng sạch có khả năng di chuyển linh hoạt. Thường được gọi là Phòng sạch di động, Phòng sạch cỡ nhỏ hoặc Trạm di động. CleanBooth tạo ra một môi trường sạch với mức độ kiểm soát hạt bụi, vi khuẩn và các tạp chất trong không khí theo tiêu chuẩn phòng sạch.
Đây là giải pháp tiết kiệm chi phí hơn so với phòng sạch cố định nhưng vẫn đảm bảo kiểm soát chất lượng không khí theo yêu cầu.
==> Tham khảo tư vấn thiết kế Clean Booth đạt chuẩn!
2. Cấu tạo chi tiết Phòng sạch di động
Mỗi CleanBooth được thiết kế với kích thước và cấp độ sạch khác nhau, đáp ứng đa dạng nhu cầu sử dụng. Nhưng nhìn chung thì thiết bị có cấu tạo cơ bản sau:
- Khung: Được làm bằng thép không gỉ hoặc thép sơn tĩnh điện
- Tường: Màng PVC, màng mica chống tĩnh điện
- FFU: Số lượng lọc FFU phụ thuộc vào diện tích và cấp độ sạch của phòng
- Hệ thống đèn Led, đèn chiếu sáng
- Bánh xe đẩy thuận tiện
Ngoài ra, bạn có thể tích hợp một số phụ kiện hoặc thiết bị phòng sạch tùy thuộc vào nhu cầu sử dụng
- Pass Box
- Air Shower
- ULPA Filter
- Lọc thô
- Rèm PVC trong suốt/ lưới
- Hệ thống điều hòa không khí
3. Công năng của Clean Booth là gì?
Công năng của Clean Booth là gì? Phòng sạch di động có 2 chức năng chính:
- Tách biệt môi trường làm việc, hạn chế sự xâm nhập của vi khuẩn, bụi bẩn từ bên ngoài.
- Cung cấp không gian làm việc tối ưu, hỗ trợ các thí nghiệm, thử nghiệm và quy trình sản xuất trong điều kiện sạch.
4. Đặc điểm kỹ thuật của Buồng CleanBooth
- Tùy chỉnh thiết kế theo cấp độ sạch mong muốn
- Thiết kế theo mục đích sử dụng, giúp ngăn chia thành nhiều phòng, cấp sạch khác nhau.
- Có thể đặt trong phòng sạch để đạt cấp độ sạch cao hơn, nhưng giảm chi phí đầu tư ban đầu.
- Dễ dàng di chuyển và lắp đặt tại nhiều vị trí khác nhau.
5. Ứng dụng trong phòng sạch công nghiệp
CleanBooth được ứng dụng trong phòng sạch nhiều ngành công nghiệp như sản xuất điện tử, dược phẩm, thực phẩm, mỹ phẩm và nghiên cứu khoa học
Lựa chọn cấp độ sạch của CleanBooth phụ thuộc vào yêu cầu ngành:
- Class 10 & 100: Dùng trong sản xuất linh kiện bán dẫn, vi mạch, quang học với yêu cầu kiểm soát bụi nghiêm ngặt.
- Class 1.000: Phù hợp với ngành dược phẩm, y tế, sản xuất thiết bị y tế theo tiêu chuẩn GMP.
- Class 10.000 & 100.000: Dùng trong sản xuất thực phẩm, mỹ phẩm, lắp ráp linh kiện điện tử, nơi yêu cầu kiểm soát bụi nhưng không quá khắt khe.
6. Tính số lượng FFU cho hệ thống Phòng sạch di động

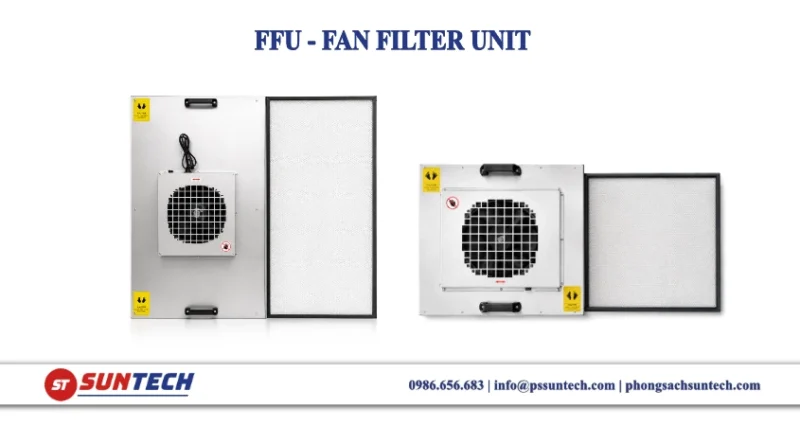

FFU là thiết bị quan trọng trong CleanBooth. Để xác định số lượng FFU cần thiết, ta dựa vào diện tích và yêu cầu cấp độ sạch.
- Class 100: Phòng sạch di động Class 100 sử dụng dòng khí một chiều, cần FFU bao phủ toàn bộ trần. Tỷ lệ bao phủ FFU lý tưởng khoảng 80%, do độ kín khí của phòng sạch di động thấp hơn phòng sạch cố định.
- Class 1.000, 10.000, 100.000, 300.000: Số lượng FFU được tính theo công thức: Lưu lượng khí cấp = Thể tích * Số lần thay đổi không khí (ACH).
Ví dụ:
Class 10.000 có 40 lần thay đổi không khí (ACH) và với kích thước CleanBooth 13x15x3m (585m³), lưu lượng khí tươi cần thiết là 23.400m³/h.
Nếu mỗi FFU có lưu lượng 1080m³/h, số lượng FFU cần thiết là 23.400 / 1080 = 21,7, làm tròn lên 22 cái FFU.
Bài viết trên vừa tổng hợp thông tin về Clean Booth là gì? Hy vọng bài viết đã cung cấp thông tin đến bạn. SUNTECH cảm ơn bạn đọc đã theo dõi!
