Trong các công trình xây dựng lớn hoặc các khu thương mại, việc tích hợp hệ thống máy điều hòa không khí không còn là điều xa lạ. Trong hệ thống này, hộp gió Plenum Box là một thiết bị phổ biến nhằm cung cấp không khí sạch cho công trình. Tuy nhiên, không phải ai cũng hiểu rõ về Plenum Box. Vậy hãy cùng SUNTECH tìm hiểu về khái niệm và phân loại Plenum Box trong bài viết dưới đây.
1. Plenum box là gì?
Plenum Box còn gọi là hộp thông gió, là một thiết bị quan trọng trong hệ thống thông gió cưỡng bức (HVAC). Thiết bị này thường được lắp đặt trong ống dẫn gió và ống thông hơi của hệ thống HVAC, giúp giảm tốc độ luồng không khí, phân phối và điều hướng, từ đó cải thiện chất lượng không khí trong toàn bộ hệ thống.

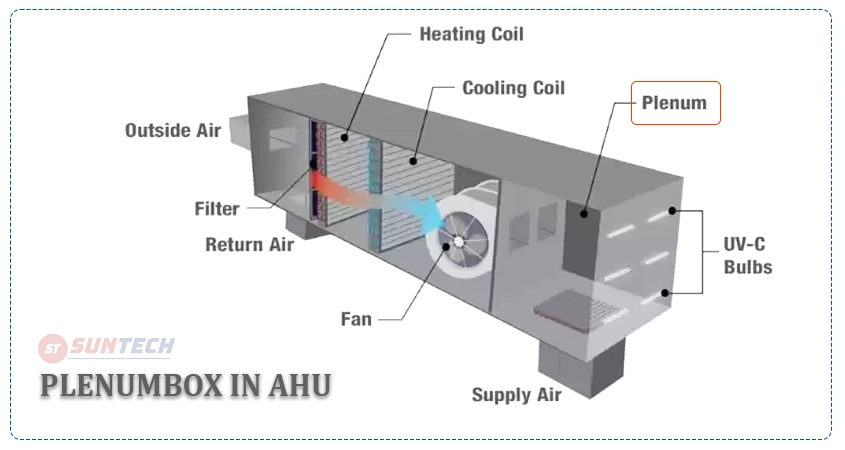

Hộp gió Plenum thường được đặt gần quạt hoặc bộ trao đổi nhiệt (AHU), hoặc ở các vị trí đầu cuối để thực hiện chức năng điều hướng và phân phối luồng không khí.
Cấu tạo
- Miệng hộp: Nơi kết nối với cửa gió và ống dẫn
- Thân hộp: Cấu trúc chính chứa không khí
- Cổ kết nối: Phần nối với hệ thống ống dẫn và quạt gió
- Vật liệu chế tạo: Tôn mạ kẽm, tôn đen sơn tĩnh điện, thép không gỉ
Xem thêm: Air Filter là gì? Phân loại và ứng dụng phổ biến trong phòng sạch
2. Phân loại Plenum box
Có hai loại hộp gió chính: Hộp gió cấp (Supply Plenum Box) và hộp gió hồi (Return Plenum Box).
Hộp gió cấp (Supply Plenum Box)
Hộp gió cấp có nhiệm vụ đưa không khí sạch đã qua xử lý từ hệ thống vào phòng, giúp điều hòa nhiệt độ và giữ cho không khí trong lành. Thường được dùng trong các không gian yêu cầu không khí sạch như phòng sạch, nhà xưởng hay văn phòng để đảm bảo môi trường luôn thoải mái và an toàn.
Hộp gió hồi (Return Plenum Box)
Hộp gió hồi có nhiệm vụ thu gom không khí từ trong phòng và đưa trở lại hệ thống để tiếp tục được lọc và làm mát hoặc sưởi ấm. Loại hộp này giúp không khí trong phòng luôn được tuần hoàn, đảm bảo hiệu suất của hệ thống điều hòa và lọc khí.
3. Nguyên lý hoạt động của hộp gió Plenum box
Trong hệ thống HVAC, luồng không khí trong phòng sạch sau khi được làm nóng hoặc làm mát sẽ di chuyển qua các ống dẫn và được phân phối đều khắp không gian. Quá trình này diễn ra tuần hoàn, không khí sẽ quay trở lại hệ thống để tiếp tục được xử lý.
Hộp gió Plenum Box, thường được lắp đặt ở hai bên quạt gió và bộ trao đổi nhiệt, đóng vai trò then chốt trong việc phân phối và lọc không khí. Đây là điểm tiếp nhận đầu tiên của không khí sau khi được xử lý nhiệt độ và cũng là điểm cuối cùng trước khi không khí trở lại hệ thống để bắt đầu một chu kỳ mới.
4. Plenum box và ứng dụng phổ biến
Hộp cấp plenum box HVAC

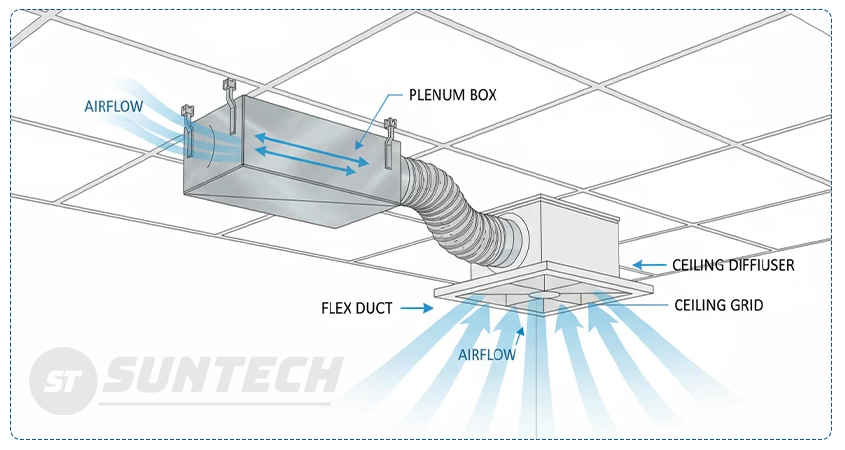

Hộp cấp Plenum Box HVAC có nhiệm vụ phân phối không khí lạnh đều đến từng khu vực trong phòng. Hoạt động như một bộ chuyển đổi, Plenum Box kết nối với bộ khuếch tán và thường được trang bị một van điều chỉnh để kiểm soát và phân phối luồng không khí một cách đồng đều.
Các hộp cấp này thường được lắp đặt trên các loại máy khuếch tán như máy khuếch tán xoáy, máy khuếch tán 4 chiều và máy khuếch tán tuyến tính, giúp đảm bảo sự phân phối không khí hiệu quả và đồng nhất trong không gian.
Hộp plenum box hồi khí
Hộp Plenum Box hồi khí sẽ thu gom và điều phối không khí hồi từ phòng. Thiết bị này kết nối với các ống dẫn, giúp trộn không khí hồi và đo tốc độ trung bình của luồng khí để điều chỉnh công suất một cách chính xác, đảm bảo nhiệt độ phòng luôn ở mức tối ưu, không quá nóng hoặc quá lạnh.
Một số hộp plenum còn tích hợp ống dẫn để hút không khí từ bên ngoài, kết hợp với không khí hồi để tạo ra luồng khí chất lượng cao. Trong khi nhiều hệ thống điều hòa sử dụng bộ lọc riêng, các hộp plenum thường được trang bị bộ lọc riêng để đảm bảo chất lượng không khí.
Hộp trộn Plenum Air Return
Hộp trộn Plenum Air Return giúp kết hợp không khí từ bên ngoài với không khí hồi từ trong phòng. Khoảng 10% không khí từ bên ngoài được đưa vào hộp này, được trộn với không khí hồi trước khi đi qua bộ làm mát của điều hòa. Sau đó, không khí đã được trộn đều sẽ được phân phối khắp phòng.
Hộp trộn được trang bị ống dẫn và van điều chỉnh để kiểm soát lượng không khí vào và ra. Van giúp điều chỉnh lượng không khí từ bên ngoài, làm cho việc kiểm soát lưu lượng không khí trở nên đơn giản và hiệu quả hơn.
Phòng Plenum hồi khí AHU
Hệ thống xử lý không khí AHU thường tích hợp một phần quan trọng được gọi là trung tâm khí hồi. Đây là một cửa gió trung tâm được trang bị van điều tiết, có nhiệm vụ đưa không khí từ bên ngoài vào hệ thống. Tại đây, không khí sẽ được lọc để tạo ra luồng không khí sạch, đáp ứng nhu cầu của môi trường bên trong.
Trên đây là tổng hợp thông tin về Plenum Box, hy vọng bạn đã hiểu hơn về Hộp gió này. Nếu bạn còn thắc mắc hoặc có nhu cầu mua hoặc lắp đặt Plenum Box, hãy liên hệ với SUNTECH qua hotline để được tư vấn.
