Cửa cuốn nhanh phòng sạch

📌 Tóm tắt nhanh

Cửa cuốn nhanh phòng sạch (High Speed Door) là loại cửa tự động tốc độ cao, được lắp đặt tại các vị trí giao thông giữa các khu vực sạch.
High Speed Door có thể kích hoạt bằng nút nhấn, radar, cảm biến quang học hoặc cảm biến địa từ.
Khi lắp đặt, cần đặc biệt chú ý kích thước ô chờ và kết cấu vách, trong đó vách panel cần có khung gia cố để đảm bảo liên kết chắc chắn cho cửa.

Nội dung chính

1. Cửa cuốn nhanh phòng sạch

Cửa cuốn nhanh phòng sạch (High Speed Door) là loại cửa tự động có tốc độ đóng mở cao, được thiết kế để kiểm soát việc lưu thông người, xe đẩy và nguyên vật liệu giữa các khu vực sạch.

Hình ảnh lắp đặt Cửa cuốn nhanh phòng sạch SUNTECH

Vai trò của cửa cuốn nhanh trong phòng sạch

Trong phòng sạch, mỗi lần cửa mở đều có thể làm tăng sự trao đổi không khí giữa bên trong và bên ngoài. Vì vậy, cửa cuốn tốc độ cao đóng vai trò như một điểm kiểm soát tại các khu vực giao thông:

Giảm thời gian cửa mở, hạn chế không khí từ khu vực bên ngoài đi vào
Hỗ trợ duy trì chênh lệch áp suất giữa các phòng hoặc khu vực
Hạn chế bụi, côn trùng và các tác nhân ô nhiễm xâm nhập vào khu vực sạch
Giảm thất thoát khí lạnh, đặc biệt tại khu vực có yêu cầu kiểm soát nhiệt độ
Tăng hiệu quả lưu thông, phù hợp với nơi có tần suất người, xe đẩy hoặc hàng hóa ra vào cao

Vị trí nên lắp đặt

Cửa cuốn nhanh thường được lắp tại các vị trí có tần suất giao thông cao hoặc kết nối giữa các khu vực có yêu cầu kiểm soát độ sạch khác nhau, như:

Lối ra vào phòng sạch và khu vực sản xuất.
Khu vực trung chuyển nguyên vật liệu, thành phẩm.
Lối di chuyển của xe đẩy, xe nâng.
Vị trí kết nối giữa các khu vực có chênh lệch áp suất.

==> Tham khảo tư vấn Cửa cuốn nhanh phòng sạch chất lượng cao!

2. Cấu tạo và nguyên lý hoạt động của High Speed Door

Cấu tạo cơ bản

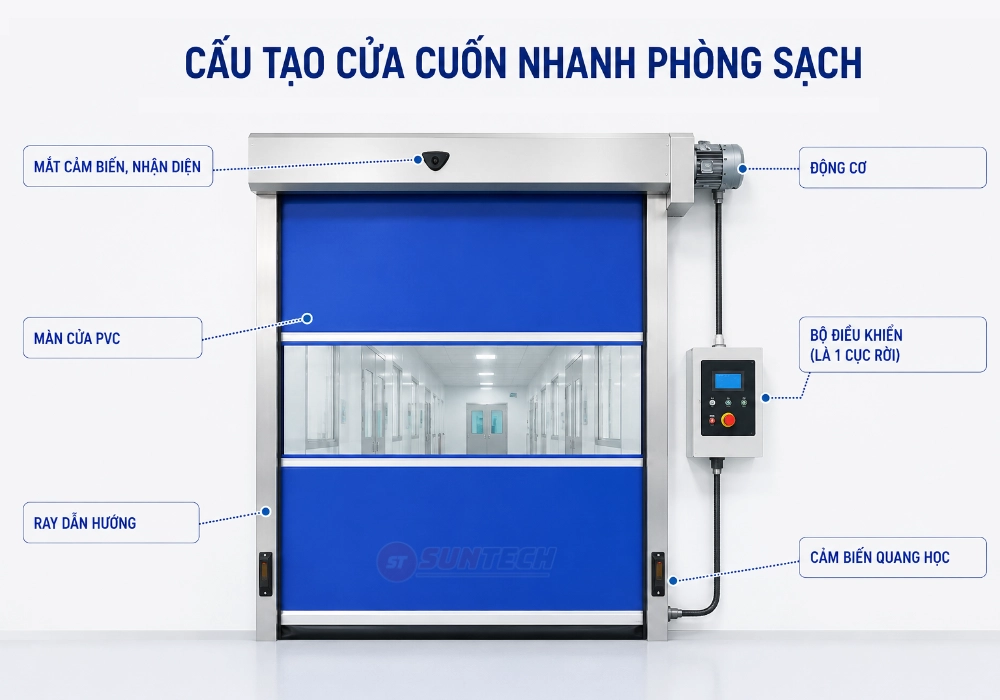

Dưới đây là hình minh họa cấu tạo của Cửa cuốn nhanh

Cửa cuốn nhanh phòng sạch có cấu tạo cơ bản sau:

Khung cửa, ray cửa
Động cơ và trục cuốn
Bảng điều khiển
Màn cửa PVC
Hệ thống cảm biến
Các bộ phận phụ trợ (nút nhấn, radar,…)

Đối với phòng sạch, màn cửa sử dụng PVC là lựa chọn phổ biến nhờ bề mặt dễ vệ sinh và phù hợp với yêu cầu kiểm soát môi trường sạch. Có thể kết hợp PVC trong suốt tại vị trí cần quan sát khu vực đối diện.

Nguyên lý hoạt động

Cửa cuốn tốc độ cao hoạt động dựa trên tín hiệu từ bộ điều khiển và hệ thống cảm biến. Tùy theo thiết kế, cửa có thể được kích hoạt bằng nhiều phương thức điều khiển.

Khi có tín hiệu mở, bộ điều khiển sẽ kích hoạt động cơ và trục cuốn để nâng màn PVC lên với tốc độ cao, tạo lối đi cho người, xe đẩy hoặc phương tiện vận chuyển.

Sau khi cửa mở hoàn toàn, hệ thống duy trì trạng thái mở theo thời gian được cài đặt. Khi không còn tín hiệu kích hoạt, cửa sẽ tự động đóng; trong quá trình này, cảm biến an toàn giúp phát hiện vật cản và ngăn cửa tiếp tục đóng khi cần thiết.

Khi màn cửa hạ xuống hoàn toàn, động cơ dừng và cửa trở về trạng thái chờ, sẵn sàng cho chu kỳ đóng mở tiếp theo.

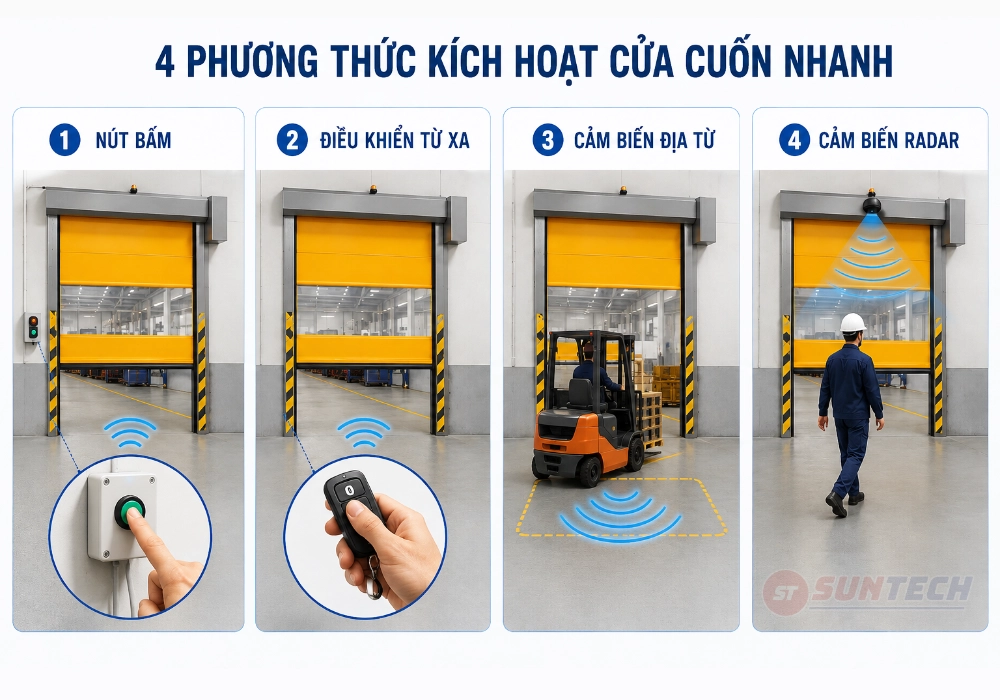

3. Phương thức điều khiển cửa cuốn nhanh

Tùy vào nhu cầu sử dụng, cửa cuốn nhanh phòng sạch thường được kích hoạt bằng 4 phương thức chính:

Nút nhấn: Người vận hành nhấn nút để mở cửa, phù hợp với khu vực có tần suất ra vào thấp.
Cảm biến radar: Tự động phát hiện người hoặc phương tiện đến gần và kích hoạt cửa mở.
Cảm biến quang học: Phát hiện vật thể đi qua vùng cảm biến để điều khiển hoạt động của cửa.
Cảm biến địa từ: Phát hiện xe nâng hoặc phương tiện khi đi qua vùng cảm biến được lắp dưới nền.

SUNTECH khuyến nghị lựa chọn phương thức điều khiển

Phương thức điều khiển ảnh hưởng trực tiếp đến tốc độ phản hồi, sự thuận tiện khi vận hành và mức độ tự động hóa của cửa cuốn nhanh. Vì vậy, không nhất thiết phải sử dụng cùng một phương thức cho mọi vị trí. Việc lựa chọn nên dựa trên đối tượng đi qua cửa, tần suất vận hành và yêu cầu kiểm soát ra vào của từng khu vực.

Tình huống	Phương thức phù hợp	Lý do
Người đi bộ	Nút nhấn / cảm biến	Dễ thao tác, phù hợp với lưu lượng người thấp đến trung bình
Xe nâng	Radar	Phát hiện phương tiện từ khoảng cách phù hợp, giúp cửa mở tự động trước khi xe tiếp cận
Xe tải	Radar / vòng cảm ứng	Phù hợp với phương tiện có kích thước lớn và tần suất ra vào cao
Khu vực cần kiểm soát ra vào	Cảm biến + kiểm soát truy cập	Kết hợp tự động đóng/mở với yêu cầu kiểm soát người và phương tiện

Trong thực tế, một cửa cuốn nhanh có thể kết hợp nhiều phương thức điều khiển thay vì chỉ sử dụng một thiết bị. Ví dụ, radar có thể đảm nhiệm việc phát hiện xe nâng, trong khi cảm biến an toàn giám sát vật cản và bộ điều khiển quản lý chu trình đóng/mở. Cách cấu hình này giúp cửa vận hành linh hoạt hơn theo đặc điểm của từng khu vực.

4. Một số lưu ý khi lắp đặt High Speed Door

Khi lắp đặt High Speed Door, kỹ sư SUNTECH khuyến nghị chủ đầu tư lưu ý hai yếu tố quan trọng sau:

Kích thước ô chờ: Ô chờ cần được chừa đúng kích thước theo bản vẽ kỹ thuật của cửa, đặc biệt lưu ý khoảng không gian phía trên cho motor, trục cuốn và các bộ phận liên quan. Không nên chừa ô quá lớn rồi xử lý bù sau, vì có thể ảnh hưởng đến việc cố định khung và độ kín của cửa.
Kết cấu vách: Với vách panel phòng sạch, vị trí lắp cửa cần được gia cố khung thép để tạo điểm liên kết chắc chắn cho khung cửa và motor. Trong khi đó, nếu lắp trên tường xây, kết cấu tường thường đã đủ khả năng chịu lực nên không cần bổ sung khung gia cố riêng như vách panel.

Từ cấu tạo, nguyên lý hoạt động đến phương thức điều khiển và yêu cầu lắp đặt, mỗi yếu tố đều ảnh hưởng đến hiệu quả vận hành của High Speed Door. Vì vậy, cửa cần được lựa chọn và thiết kế dựa trên điều kiện sử dụng thực tế của từng khu vực.
