Dàn ngưng tụ là một thành phần thiết yếu trong hệ thống lạnh công nghiệp, giữ vai trò quan trọng trong việc cung cấp không khí mát lạnh cho các nhà máy, kho lạnh và trung tâm thương mại. Nội dung SUNTECH cung cấp dưới đây sẽ giúp bạn nắm rõ khái niệm, nguyên lý hoạt động cũng như các đặc điểm nổi bật của thiết bị này.

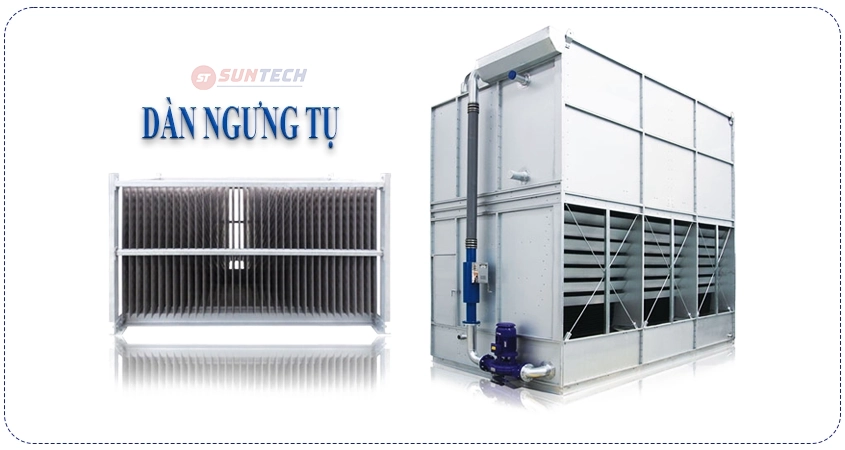

1. Dàn ngưng tụ là gì?
Dàn ngưng tụ là một thiết bị quan trọng trong thiết kế hệ thống làm lạnh công nghiệp. Với chức năng chính là trao đổi nhiệt, dàn ngưng tụ chuyển đổi hơi môi chất lạnh sau quá trình nén có nhiệt độ và áp suất cao thành dạng lỏng, tiếp tục lưu thông trong chu trình làm lạnh.
Đây là thành phần không thể thiếu trong các hệ thống lạnh như điều hòa không khí, tủ lạnh, tủ đông, kho lạnh, kho mát, hệ thống Chiller công nghiệp,…
Dàn ngưng tụ còn được biết đến với nhiều tên gọi khác như dàn nóng, dàn tản nhiệt hoặc block máy lạnh công nghiệp, tùy thuộc vào từng ứng dụng và môi trường sử dụng.
Cụm máy nén dàn ngưng kho lạnh
Trong hệ thống kho lạnh, cụm máy nén dàn ngưng thường được bố trí thành dàn nóng ngoài trời (ODU – Outdoor Unit). Trong cụm này, dàn ngưng tụ (condenser) được tích hợp cùng với máy nén và quạt để thực hiện quá trình tản nhiệt của môi chất lạnh ra môi trường.
Dàn nóng này có nhiệm vụ trao đổi nhiệt với không khí bên ngoài, giúp thải nhiệt ra môi trường xung quanh. Vì vậy thiết bị này thường được lắp đặt ngoài trời hoặc ở khu vực thông thoáng để đảm bảo khả năng tản nhiệt hiệu quả.
Mối quan hệ giữa dàn ngưng tụ và dàn nóng
Quá trình vận hành giữa các bộ phận diễn ra theo các bước:
- Môi chất lạnh sau máy nén ở trạng thái khí áp suất và nhiệt độ cao được dẫn vào cụm dàn nóng.
- Dàn ngưng tụ trong dàn nóng thực hiện quá trình trao đổi nhiệt với không khí bên ngoài.
- Nhiệt lượng được tản ra môi trường, khiến môi chất lạnh giảm nhiệt độ.
- Trong quá trình này, môi chất chuyển từ trạng thái hơi sang trạng thái lỏng.
- Môi chất lỏng sau đó đi qua phin lọc để loại bỏ tạp chất và hơi ẩm.
- Cuối cùng, môi chất được đưa đến van tiết lưu để tiếp tục chu trình làm lạnh.
=> Liên hệ tư vấn thiết kế cụm máy nén dàn ngưng kho lạnh
2. Phân loại dàn ngưng tụ làm mát
Dàn ngưng thường được chia theo cách thải nhiệt (giải nhiệt) và kiểu thiết kế. Cụ thể:
- Dàn ngưng giải nhiệt gió (Air Cooled Condenser): dùng quạt hút/thổi không khí đi qua bề mặt trao đổi nhiệt để đưa nhiệt ra ngoài. Loại này hay gặp ở các hệ thống gọn nhẹ như điều hòa dân dụng hoặc máy lạnh thương mại.
- Dàn ngưng giải nhiệt nước (Water Cooled Condenser): dùng nước làm môi chất trung gian để lấy nhiệt từ gas lạnh. Thường phù hợp với hệ HVAC trung tâm và các hệ thống lạnh công nghiệp vì hiệu quả ổn định khi tải lớn.

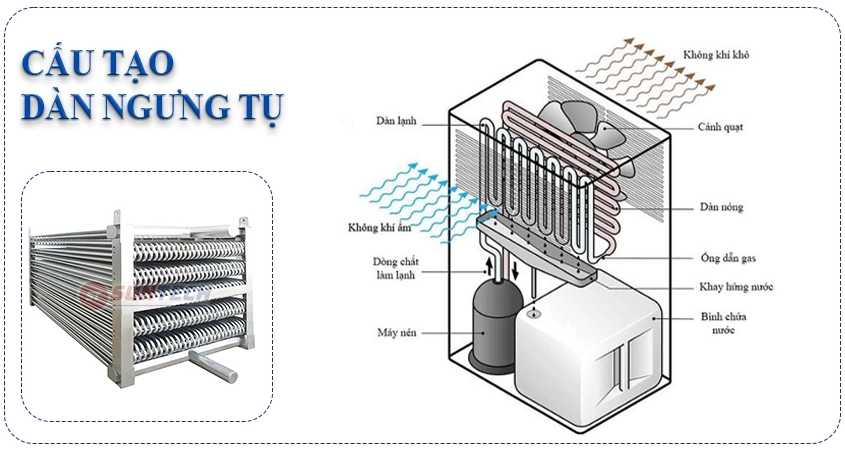

3. Cấu tạo cơ bản của dàn ngưng
Một dàn ngưng thường gồm cụm trao đổi nhiệt và thiết bị hỗ trợ giải nhiệt. Cụ thể:
- Hệ ống trao đổi nhiệt: Làm từ các vật liệu dẫn nhiệt tốt như đồng, nhôm hoặc inox.
- Cánh tản nhiệt: Gắn kèm ống trao đổi nhiệt nhằm tăng diện tích thoát nhiệt ra môi trường.
- Quạt làm mát (đối với dàn giải nhiệt gió): Tạo dòng không khí cưỡng bức giúp quá trình tản nhiệt diễn ra nhanh hơn.
- Bơm tuần hoàn nước (đối với dàn giải nhiệt nước): Duy trì dòng nước liên tục để nâng cao hiệu quả làm mát.
Xem thêm: Dàn coil | Ống trao đổi nhiệt
4. Nguyên lý hoạt động
Dàn ngưng tụ hoạt động dựa trên nguyên lý tản nhiệt, giúp chuyển môi chất lạnh từ trạng thái hơi sang lỏng trong chu trình làm lạnh.
Khi môi chất lạnh được nén với áp suất cao và đẩy vào dàn ngưng. Tại đây, môi chất ở thể hơi tiếp xúc với các ống dẫn nhiệt. Trong quá trình này, các ống dẫn nhiệt sẽ tản nhiệt từ môi chất, khiến nhiệt độ của môi chất giảm. Quá trình tỏa nhiệt này làm cho môi chất chuyển từ trạng thái hơi sang lỏng, gọi là quá trình ngưng tụ.
Khi môi chất lỏng di chuyển qua các ống dẫn trong dàn ngưng tụ, sẽ tiếp tục trao đổi nhiệt với không khí xung quanh. Sau khi hoàn tất quá trình ngưng tụ, môi chất ở trạng thái lỏng sẽ được đưa trở lại dàn bay hơi để tiếp tục chu trình làm lạnh.
5. Vai trò của dàn ngưng tụ trong hệ thống làm lạnh
Dàn ngưng tụ là một trong những bộ phận cốt lõi trong hệ thống làm lạnh, ảnh hưởng trực tiếp đến hiệu suất và độ an toàn của toàn bộ hệ thống. Dưới đây là những vai trò chính của dàn ngưng tụ:
- Ngưng tụ môi chất lạnh từ trạng thái hơi (sau khi nén) sang trạng thái lỏng, giúp duy trì chu trình làm lạnh liên tục và hiệu quả.
- Sau khi môi chất được ngưng tụ thành lỏng, nhiệt độ và áp suất được giảm xuống trước khi đi qua van tiết lưu để vào dàn bay hơi. Quá trình này giúp tối ưu hóa hiệu suất trao đổi nhiệt trong hệ thống.
- Loại bỏ lượng nhiệt lớn từ môi chất lạnh một cách hiệu quả, tăng cường khả năng làm lạnh của hệ thống.
- Giảm tải áp suất cho máy nén, kéo dài tuổi thọ hệ thống.
Nếu dàn ngưng tụ hoạt động không hiệu quả, áp suất và nhiệt độ trong hệ thống tăng, có thể dẫn đến các vấn đề như quá tải cho motor, tổn thất tiết lưu, hoặc làm hỏng dầu bôi trơn (dầu bị cháy).
6. Ứng dụng của dàn ngưng tụ trong các lĩnh vực
Dàn ngưng tụ được ứng dụng rộng rãi trong các ngành công nghiệp và đời sống. Dưới đây là một số ứng dụng tiêu biểu của dàn ngưng tụ:
- Hệ thống điều hòa không khí dân dụng, thương mại, công nghiệp.
- Kho lạnh và kho trữ đông, nơi lưu trữ và bảo quản thực phẩm, dược phẩm và các sản phẩm khác yêu cầu nhiệt độ thấp.
- Hệ thống làm lạnh, duy trì nhiệt độ ổn định trong dây chuyền sản xuất công nghiệp
- Hệ thống Chiller trong các tòa nhà, nhà máy và trung tâm dữ liệu.
7. Dàn bay hơi và dàn ngưng tụ
Trong các hệ thống HVAC và lạnh công nghiệp, dàn ngưng tụ và dàn bay hơi là hai thành phần thiết yếu, mỗi loại có vai trò riêng biệt trong việc tối ưu hóa hiệu suất.
- Dàn bay hơi (Evaporator Coil): là bộ phận hấp thụ nhiệt từ không khí trong không gian cần làm lạnh. Dàn bay hơi thường nằm trong dàn lạnh (Indoor Unit).
- Dàn ngưng tụ (Condenser Coil): có nhiệm vụ thải nhiệt ra môi trường bên ngoài. Dàn ngưng thường nằm trong dàn nóng (Outdoor Unit).
Dưới đây là bảng so sánh dàn bay hơi và dàn ngưng tụ
| Tiêu chí | Dàn bay hơi (Evaporator) | Dàn ngưng tụ (Condenser) |
| Vị trí | Dàn lạnh (Indoor Unit) | Dàn nóng (Outdoor Unit) |
| Chức năng | Hấp thụ nhiệt từ không khí trong phòng | Thải nhiệt ra môi trường bên ngoài |
| Trạng thái môi chất | Lỏng sang hơi (bay hơi) | Hơi sang lỏng (ngưng tụ) |
| Đặc tính nhiệt | Bề mặt lạnh | Bề mặt nóng |
| Kích thước | Thường nhỏ hơn | Thường lớn hơn để tản nhiệt tốt hơn |
Mong rằng qua bài viết này, bạn đã hiểu hơn về Dàn ngưng tụ trong hệ thống điều hòa không khí công nghiệp. Để được tư vấn về dàn ngưng tụ hoặc các thiết bị trong hệ thống điều hòa không khí như Chiller, VRV, PAU, AHU,…Hãy liên hệ ngay hotline của SUNTECH để nhận hỗ trợ nhanh nhất nhé!
