FCU là thiết bị xử lý không khí tương tự như AHU nhưng có thiết kế và kích thước nhỏ gọn hơn. Vậy cụ thể FCU là gì? Bạn muốn hiểu rõ về khái niệm, cấu tạo, nguyên lý hoạt động, cũng như một số lưu ý khi lắp đặt của thiết bị này? SUNTECH sẽ cung cấp tất cả thông tin cần thiết trong bài viết dưới đây. Cùng khám phá để biết thêm kiến thức về Fan Coil Unit!
1. FCU là gì?

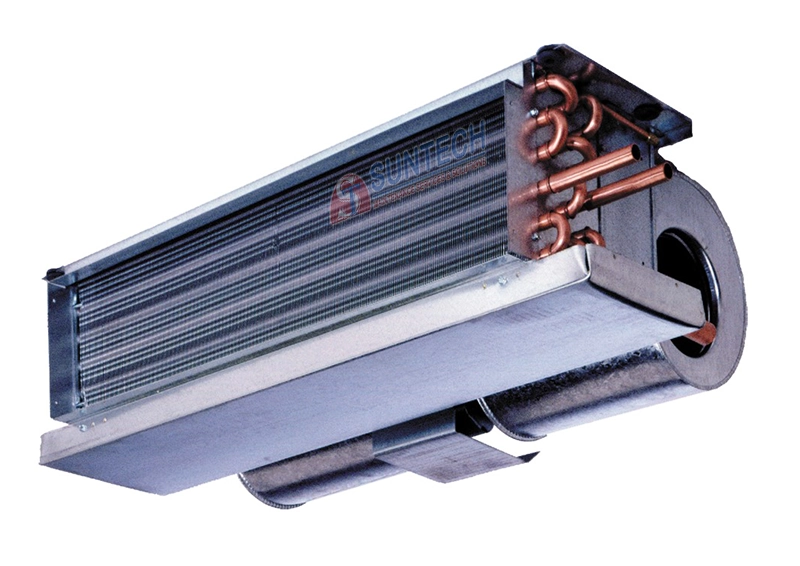

FCU là gì? FCU được viết tắt bởi cụm từ Fan Coil Unit, là một bộ phận quan trọng nằm trong hệ thống HVAC. Thường được sử dụng cho không gian có diện tích nhỏ, tòa nhà thương mại, công trình công nghiệp,…
FCU tương tự AHU, là một thiết bị xử lý không khí nhưng có cấu tạo đơn giản và kích thước nhỏ hơn. Fan Coil Unit có công suất thấp (2kW – 20 kW), đủ để cấp khí lạnh vào phòng. Mặc dù hiệu suất xử lý không khí của FCU hạn chế hơn so với AHU, nhưng Fan Coil Unit lại có thể dễ dàng lắp đặt tại những vị trí khó thi công, những khu vực có diện tích nhỏ mà AHU không thể tiếp cận được.
==> Tham khảo tư vấn Thiết bị FCU chất lượng cao!
2. Cấu tạo chi tiết Fan Coil Unit
Cấu tạo FCU gồm 6 bộ phận chính:
- Quạt gió: Có nhiệm vụ hút không khí tươi từ môi trường xung quanh vào thiết bị.
- Dàn ống coil: Được làm bằng đồng hoặc nhôm, là nơi trao đổi nhiệt giữa nước lạnh và nước nóng từ hệ thống Chiller.
- Bộ lọc bụi: Có nhiệm vụ lọc bớt bụi bẩn thì nguồn khí tươi.
- Dàn ống trao đổi nhiệt: Là nơi trao đổi nhiệt giữa nước nóng/nước lạnh và không khí trong phòng.
- Màn hứng nước/bình hứng nước ngưng: Hứng nước ngưng do quá trình trao đổi nhiệt tạo ra.
3. Nguyên lý hoạt động
FCU hoạt động như một bộ phận thu nhỏ của hệ thống Chiller trung tâm, sử dụng nước lạnh hoặc nước nóng được cung cấp từ hệ thống này để xử lý không khí trong phòng. Cụ thể:
- Quạt gió hút không khí trong phòng.
- Không khí đi qua bộ lọc bụi để loại bỏ bụi bẩn.
- Tiếp theo, không khí đi qua dàn ống coil để tiến hành trao đổi nhiệt.
+ Nếu sử dụng nước lạnh, không khí sẽ được làm mát và giải phóng nhiệt.
+ Nếu sử dụng nước nóng, không khí sẽ được làm ấm và hấp thụ nhiệt. - Nước nóng hoặc nước lạnh sau khi trao đổi nhiệt sẽ được đưa trở lại hệ thống Chiller trung tâm.
- Quạt gió đưa không khí đã được xử lý qua cửa gió vào phòng sạch.
- Màn hứng nước ngưng hứng nước ngưng tụ trong quá trình trao đổi nhiệt.
4. Yêu cầu và hướng dẫn lắp đặt thiết bị FCU
Yêu cầu kỹ thuật
Yêu cầu khi lắp đặt FCU là gì?
- Lắp cao su đệm giữa ty treo và FCU để giảm rung động.
- Kết nối ống gió mềm đúng thiết kế, thử rò rỉ và cách nhiệt để ngăn ẩm.
- Đường ống xả phải bằng hoặc lớn hơn thiết kế, kết nối với hệ thống thoát nước gần nhất.

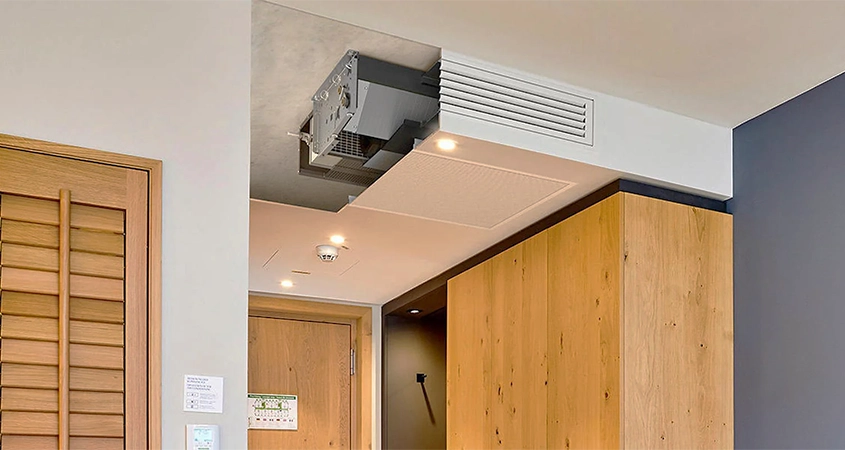

Hướng dẫn lắp đặt FCU
Chuẩn bị lắp đặt
- Kiểm tra bản vẽ thi công để xác định vị trí và phương án lắp đặt.
- Chuẩn bị đầy đủ dụng cụ, vật tư cần thiết cho quá trình lắp đặt.
Quy trình lắp đặt
- Xác định vị trí lắp đặt: Đo đạc và đánh dấu vị trí treo thiết bị trên trần.
- Lắp đặt thanh treo: Khoan lỗ, cố định ty ren và treo thiết bị theo vị trí đã xác định.
- Lắp đặt hệ thống van: Đấu nối cụm van điều khiển, đảm bảo các kết nối chắc chắn và kín khít.
- Cân chỉnh thiết bị: Sử dụng lò xo chống rung để điều chỉnh, đảm bảo thiết bị được treo cân bằng, giảm rung động trong quá trình hoạt động.
Kiểm tra và chạy thử
Trước khi đưa thiết bị vào vận hành, cần thực hiện các bước kiểm tra sau:
- Kiểm tra hệ thống điện: Đảm bảo tất cả dây điện, tủ điện, aptomat, thiết bị chống giật và công tắc ở trạng thái an toàn trước khi cấp nguồn.
- Kiểm tra môi trường vận hành: Xác nhận điều kiện không gian và nhiệt độ phù hợp với yêu cầu kỹ thuật.
- Đo các thông số kỹ thuật:
+ Kiểm tra độ ồn và độ rung của thiết bị.
+ Đo nhiệt độ và độ ẩm trong khu vực sử dụng.
+ Kiểm tra các chỉ số an toàn điện để đảm bảo hệ thống không xảy ra rò rỉ hoặc quá tải.
Lưu ý: Việc kiểm tra kỹ lưỡng trước khi vận hành giúp hạn chế tối đa sự cố, đảm bảo hệ thống hoạt động ổn định và an toàn trong thời gian dài.
5. Sự khác nhau giữa AHU và FCU là gì?
Sự khác biệt giữa AHU và FCU là gì? Hiểu rõ sự khác nhau giữa hai thiết bị này sẽ giúp bạn lựa chọn giải pháp phù hợp với nhu cầu sử dụng. Dưới đây là bảng so sánh chi tiết giữa hai thiết bị trên.
| Tiêu chí | FCU | Fan Coil Unit | AHU | Air Handling Unit |
| Kích thước | Nhỏ gọn, phù hợp không gian có diện tích hạn chế | Kích thước lớn hơn, phù hợp với hệ thống thông gió quy mô lớn |
| Tốc độ gió | Tầm thổi gió ngắn (dưới 20m), đường ống gió ngắn do cột áp quạt nhỏ (<200Pa) | Tầm thổi gió xa (>20m), cột áp quạt cao (≥300Pa) |
| Cấu tạo | Đơn giản | Phức tạp hơn do tích hợp nhiều chức năng xử lý không khí |
| Trao đổi nhiệt | Dùng môi chất lạnh như gas Freon HCFC, nước làm lạnh (chilled water) hoặc glycol | Chủ yếu sử dụng nước lạnh từ chiller, đôi khi có thể dùng các môi chất tương tự như FCU |
Nên chọn FCU hay AHU?
Việc lựa chọn giữa AHU hay FCU cho hệ thống HVAC của một công trình phụ thuộc vào nhiều yếu tố, bao gồm quy mô công trình, ngân sách và yêu cầu về chất lượng không khí.
- FCU là lựa chọn phù hợp cho các công trình nhỏ, không gian hạn chế và yêu cầu chất lượng không khí không quá khắt khe. Chi phí đầu tư và lắp đặt thấp, dễ dàng bảo trì và thay thế. Tuy nhiên, thiết bị còn hạn chế một số chức năng xử lý không khí và độ ồn cao hơn so với AHU.
- AHU là lựa chọn tối ưu cho các công trình lớn, yêu cầu chất lượng không khí cao, và có không gian lắp đặt rộng rãi. Thiết bị có khả năng xử lý không khí toàn diện, bao gồm lọc bụi, khử mùi và điều chỉnh độ ẩm. Mặc dù chi phí đầu tư và lắp đặt cao hơn, nhưng mang lại hiệu quả hoạt động và tuổi thọ cao hơn so với FCU.
6. FCU trong hệ thống phòng sạch
FCU trong hệ thống phòng sạch có chức năng điều chỉnh và kiểm soát các yếu tố môi trường như nhiệt độ và độ ẩm. Bằng cách tuần hoàn không khí qua cuộn coil (coil trao đổi nhiệt), làm lạnh hoặc sưởi ấm không khí trong phòng, duy trì nhiệt độ trong khoảng kiểm soát mong muốn.
Thiết bị này kết hợp với các hệ thống lọc khí như lọc sơ cấp, lọc thứ cấp và lọc HEPA để lọc bụi bẩn và hạt trong không khí trước khi không khí được tuần hoàn trở lại vào phòng sạch. Điều này giúp loại bỏ các tác nhân gây ô nhiễm, duy trì mức độ sạch theo yêu cầu của từng cấp độ phòng sạch.
FCU có thể kết hợp với những hệ thống điều hòa nào?
- Hệ thống Chiller: FCU nhận nước lạnh từ chiller trung tâm qua đường ống và phân phối đến từng khu vực trong tòa nhà để làm mát.
- Hệ thống VRV/VRF: Trong hệ thống này, FCU hoạt động như một dàn lạnh, sử dụng môi chất lạnh thay vì nước để điều hòa không khí.
- Hệ thống HVAC với AHU: AHU chịu trách nhiệm xử lý không khí tổng thể, trong khi FCU điều chỉnh nhiệt độ cục bộ, giúp kiểm soát không khí linh hoạt hơn.
Trên đây là tổng hợp thông tin về FCU là gì, cấu tạo, nguyên lý hoạt động cũng như một số lưu ý khi lắp đặt. Hy vọng bài trên đã thông tin hữu ích đến bạn. SUNTECH cảm ơn bạn đọc đã theo dõi!
