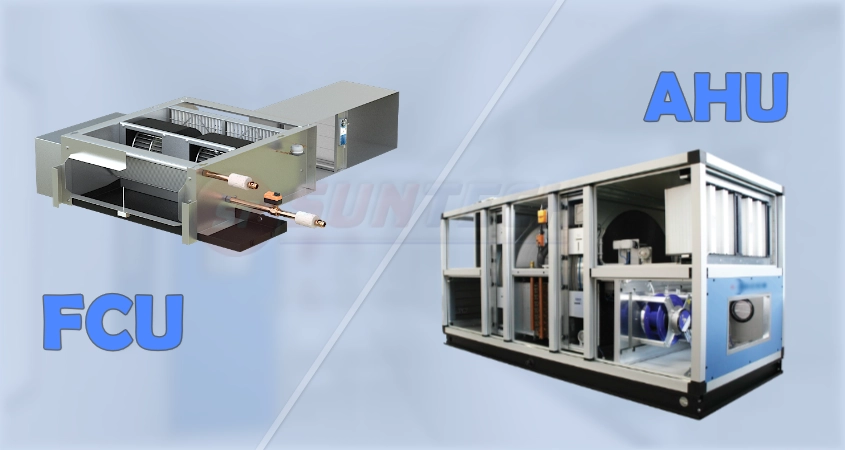

Sự khác biệt giữa thiết bị AHU và FCU trong hệ thống HVAC

📌 Tóm tắt nhanh

AHU và FCU đều là thiết bị xử lý không khí trong hệ thống HVAC nhưng khác nhau hoàn toàn về công suất, khả năng xử lý không khí, phạm vi ứng dụng và chi phí vận hành.
AHU phù hợp với phòng sạch, nhà máy GMP và các khu vực yêu cầu kiểm soát cấp độ sạch, áp suất, nhiệt độ và độ ẩm.
FCU chủ yếu được sử dụng cho các không gian điều hòa cục bộ như văn phòng, phòng họp hoặc khu phụ trợ.

Nội dung chính

1. Bảng so sánh thông số kỹ thuật và hiệu năng giữa AHU và FCU

Để giúp chủ đầu tư, đơn vị tư vấn thiết kế và kỹ sư HVAC có cái nhìn trực quan hơn, bảng dưới đây tổng hợp những thông số kỹ thuật và đặc tính vận hành tiêu biểu của AHU và FCU. Các thông số chỉ mang tính tham khảo và có thể thay đổi tùy theo nhà sản xuất, cấu hình thiết bị cũng như yêu cầu của từng dự án.

Tiêu chí so sánh	AHU – Thiết bị xử lý không khí trung tâm	FCU – Thiết bị xử lý không khí cục bộ
Dải lưu lượng gió	10.000 – 120.000 m³/h	300 – 3.500 m³/h
Công suất lạnh	30 kW – trên 500 kW	2 – 20 kW
Cột áp tĩnh ngoài (ESP)	Rất cao (300 – 1.500 Pa)	Thấp đến trung bình (0 – 120 Pa)
Hệ thống lọc khí	Đa cấp (G4, F7, F9, HEPA H13/H14)	Sơ cấp (bộ lọc G4 hoặc Nylon)
Khả năng kiểm soát độ ẩm	Kiểm soát chủ động (tích hợp Humidifier, Dehumidifier hoặc Heating Coil)	Chỉ hỗ trợ làm lạnh/sưởi, khả năng kiểm soát độ ẩm hạn chế
Hệ thống điều khiển	DDC, PLC, BMS (BACnet, Modbus)	Điều khiển cục bộ (Thermostat hoặc Remote Controller)
Độ ồn khi vận hành	Cao (55 – 75 dB, cần kết hợp bộ tiêu âm)	Thấp (35 – 48 dB, lắp đặt trực tiếp trên trầngiả)
Kết cấu vỏ thiết bị	Double Skin Panel PU (25–50 mm)	Single Skin (bên trong dán lớp vật liệu cách âm/cách nhiệt)
Chi phí đầu tư (CAPEX)	Cao (Yêu cầu hệ thống ống gió, điều khiển và thiết bị phụ trợ)	Thấp (hệ thống đơn giản)

Xem thêm: AHU – Air Handling Unit

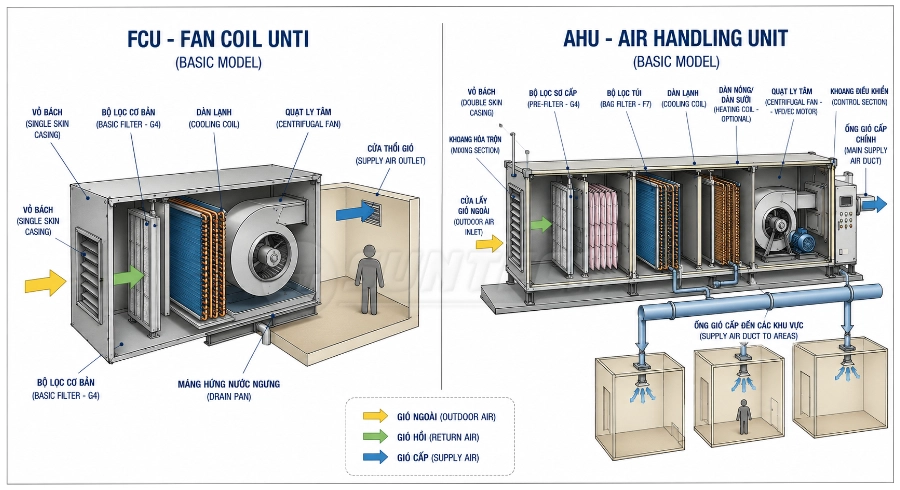

2. Một số tiêu chí đánh giá sự khác biệt giữa AHU và FCU

Để giúp chủ đầu tư dễ dàng đánh giá và lựa chọn thiết bị phù hợp, dưới đây là những tiêu chí kỹ thuật quan trọng thể hiện rõ sự khác biệt giữa AHU và FCU trong hệ thống HVAC.

Công suất và lưu lượng gió (Airflow & Cooling Capacity)

AHU: Dải lưu lượng gió cực lớn, từ 10.000 m³/h đến hơn 100.000 m³/h, thậm chí cao hơn đối với các AHU dạng Modular hoặc Custom Build nên đủ khả năng gánh tải lạnh cho toàn bộ phân xưởng rộng lớn. Công suất lạnh thường dao động từ 30 kW đến trên 500 kW.
FCU: Lưu lượng gió chỉ từ 300 m³/h đến khoảng 3.500 m³/h, công suất lạnh khoảng 2–20 kW. Là thiết bị điều hòa cục bộ nên FCU thường chỉ điều hòa cho 1 khu vực có tải lạnh độc lập (diện tích dưới 80m2).

Cột áp quạt và khả năng phân phối gió (External Static Pressure – ESP)

AHU: Cột áp quạt rất cao, từ 300 Pa đến hơn 1.500 Pa. Giá trị ESP này đủ để đưa không khí qua hệ thống ống gió dài hàng chục mét, nhiều nhánh phân phối và các bộ lọc có trở lực lớn như F9 hoặc HEPA H13/H14.
FCU: Cột áp quạt khá hạn chế, từ 0 Pa (thổi trực tiếp) cho đến tối đa 150 Pa (đối với dòng High Static Pressure). Do đó, FCU chỉ có thể kết nối với các đoạn ống gió mềm ngắn (thường dưới 5 mét) và không thể lắp đặt các bộ lọc hiệu suất cao do trở lực lớn sẽ làm suy giảm đáng kể lưu lượng gió.

Khả năng kiểm soát chất lượng không khí và độ ẩm (IAQ & RH)

AHU: Có khả năng kiểm soát độ ẩm chính xác tuyệt đối ( $\pm 5%$ RH), nhờ tích hợp các cảm biến nhiệt độ, độ ẩm cùng hệ thống van điều khiển tuyến tính (Modulating Valve) kết nối với hệ thống quản lý tòa nhà BMS.
FCU: Gần như không thể kiểm soát độ ẩm một cách chủ động. Độ ẩm chỉ giảm một cách thụ động trong quá trình trao đổi nhiệt tại dàn coi.

Khả năng cấp khí tươi và tuần hoàn không khí (Fresh Air & Air Circulation)

AHU: Có khả năng xử lý và cấp Fresh Air với tỷ lệ từ 10% đến 100%, đồng thời vận hành linh hoạt ở các chế độ Fresh Air, Return Air hoặc Mixed Air, đảm bảo duy trì nồng độ CO2 trong phòng luôn ở mức an toàn.
FCU: FCU chỉ tuần hoàn không khí trong phòng và không có khả năng xử lý khí tươi độc lập, do đó khi cần cấp Fresh Air phải kết hợp với PAU, MAU hoặc AHU. Việc cấp khí tươi không qua xử lý nhiệt ẩm sơ bộ, hệ thống dễ xảy ra hiện tượng ngưng tụ và đọng sương tại miệng gió.

Khả năng đáp ứng yêu cầu về cấp độ sạch và hệ thống lọc khí

AHU: Hệ thống lọc đa cấp (G4, F7/F8, F9 và HEPA H13/H14, thậm chí ULPA đối với các phòng sạch cấp cao). Kết hợp với khả năng duy trì áp suất phòng và số lần trao đổi không khí (ACH), AHU đáp ứng tốt các tiêu chuẩn ISO 14644, GMP, PIC/S GMP.
FCU: Do giới hạn về kích thước, cột áp và công suất quạt, FCU thường chỉ sử dụng lưới lọc sơ cấp hoặc bộ lọc G4 để giữ bụi lớn, bảo vệ coil và quạt. Không có khả năng kiểm soát áp suất phòng sạch và cấp độ sạch.

Với các phòng sạch Class 1.000 đến Class 100.000 hoặc nhà máy đạt chuẩn GMP, AHU là lựa chọn bắt buộc. FCU tuyệt đối không được sử dụng cho các không gian này vì không thể tích hợp hệ thống lọc HEPA cũng như kiểm soát áp suất phòng và độ ẩm theo yêu cầu.

Xem thêm: FCU – Fan Coil Unit

3. Bài toán kinh tế và hiệu quả vận hành của hệ thống HVAC

Đối với các công trình công nghiệp, việc lựa chọn lắp đặt một hệ thống AHU trung tâm hay nhiều hệ thống FCU cục bộ luôn là bài toán cần được cân nhắc giữa chi phí đầu tư và hiệu quả vận hành lâu dài.

Chi phí đầu tư ban đầu (CAPEX)

Nếu xét riêng giá thiết bị và thời gian thi công, FCU là giải pháp có lợi thế hơn. Thiết bị nhỏ gọn, lắp đặt nhanh, không yêu cầu hệ thống ống gió lớn nên phù hợp với các công trình có nhiều phòng độc lập.

Trong khi đó, đầu tư AHU không chỉ là chi phí cho thiết bị. Chủ đầu tư còn phải đầu tư đồng bộ nhiều hạng mục kỹ thuật như:

Phòng kỹ thuật (Mechanical Room)
Hệ thống ống gió, bảo ôn và các phụ kiện phân phối gió
Bộ tiêu âm (Sound Attenuator)
Hệ thống điều khiển, cảm biến và thiết bị phụ trợ

Đây cũng là lý do CAPEX của AHU thường cao hơn so với giải pháp sử dụng FCU.

Chi phí vận hành và bảo trì (OPEX)

Mặc dù chi phí đầu tư ban đầu của AHU cao hơn, nhưng xét về lâu dài, OPEX của AHU thường tối ưu hơn đối với các công trình quy mô lớn. Cụ thể như sau.

Yếu tố đánh giá	AHU ( Air Handling Unit)	FCU (Fan Coil Unit)
Hiệu suất năng lượng	Sử dụng EC Motor (IE4/IE5) kết hợp VFD và VAV, tự động điều chỉnh lưu lượng gió theo tải thực tế, giúp giảm điện năng tiêu thụ khi vận hành non tải.	Chủ yếu sử dụng AC Motor với các cấp tốc độ cố định, khả năng điều chỉnh theo tải hạn chế nên hiệu suất năng lượng thấp hơn.
Công tác bảo trì, bảo dưỡng	Toàn bộ công tác thay lọc, vệ sinh coil, kiểm tra quạt và động cơ được thực hiện tập trung tại phòng kỹ thuật, thuận tiện cho vận hành và không ảnh hưởng đến khu vực sử dụng.	Mỗi thiết bị đều phải bảo trì riêng. Với công trình có nhiều FCU, kỹ thuật viên phải tiếp cận từng phòng để vệ sinh lọc, dàn coil và khay nước ngưng, làm tăng thời gian và chi phí bảo trì.

4. Giải pháp kết hợp AHU và FCU trong hệ thống HVAC

Trong thực tế, mỗi khu vực trong một nhà máy đều có yêu cầu khác nhau về nhiệt độ, độ ẩm, cấp độ sạch và lưu lượng gió. Thay vì chỉ lựa chọn AHU hoặc FCU, các kỹ sư HVAC của SUNTECH thường tư vấn giải pháp kết hợp cả hai thiết bị, trong đó mỗi thiết bị đảm nhận đúng chức năng của mình nhằm tối ưu chi phí đầu tư, hiệu quả vận hành và chất lượng không khí. Cụ thể:

AHU hoặc PAU xử lý khí tươi, lọc bụi, kiểm soát nhiệt độ và độ ẩm trước khi cấp vào công trình.
FCU chỉ xử lý tải lạnh cục bộ trong từng phòng, không phải tiếp nhận trực tiếp khí tươi ngoài trời.

Nhờ cách vận hành này, hệ thống vừa đảm bảo chất lượng không khí theo thiết kế, vừa giảm tải cho FCU, hạn chế đọng sương trên dàn coil và tối ưu chi phí vận hành trong thời gian dài.

Với những nội dung trên, chắc hẳn chủ đầu tư đã có cái nhìn tổng quan về sự khác biệt giữa AHU và FCU. Tuy nhiên, để lựa chọn được hệ thống HVAC phù hợp với quy mô, công năng và yêu cầu vận hành của từng công trình, chủ đầu tư nên làm việc với đơn vị thiết kế, thi công HVAC uy tín để được khảo sát, tính toán và tư vấn giải pháp tối ưu.
