Đối với các nhà máy sản xuất dược phẩm, điện tử, thực phẩm hay mỹ phẩm,… việc duy trì điều kiện nhiệt – ẩm chính xác là tối quan trọng. Bộ trao đổi nhiệt giúp doanh nghiệp đạt được mục tiêu đó đồng thời tiết kiệm năng lượng vận hành và tối ưu hiệu suất hệ thống HVAC. Cùng tìm hiểu sâu hơn về thiết bị này trong bài viết sau.
1. Bộ trao đổi nhiệt là gì?

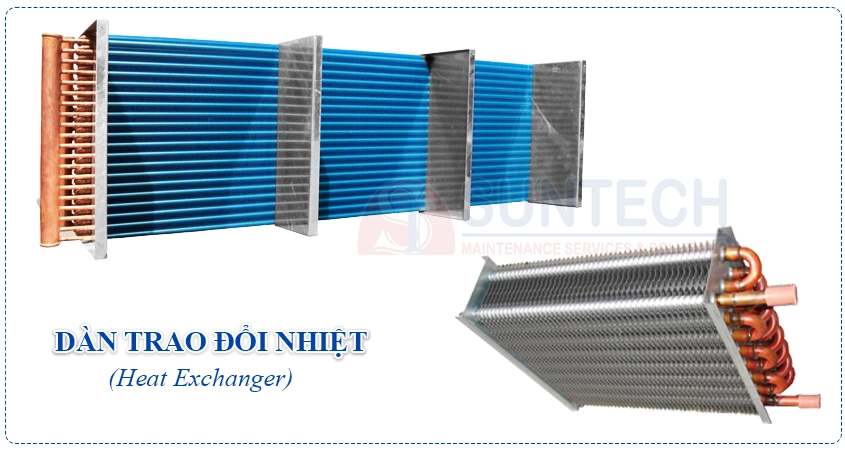

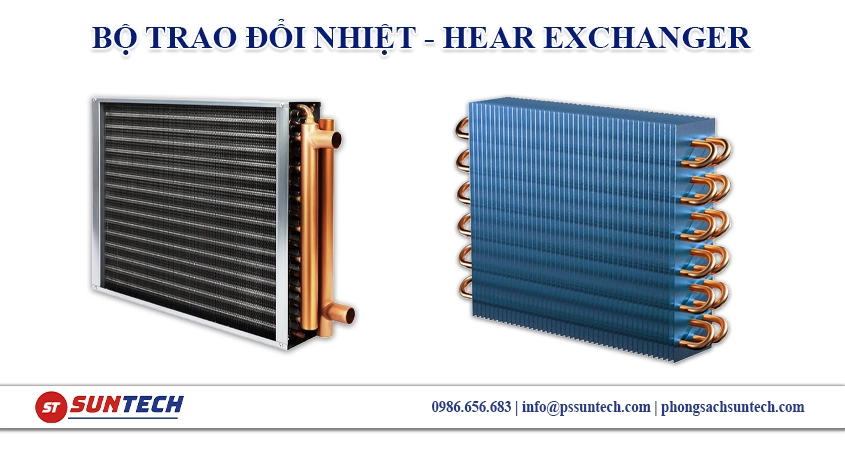

Bộ trao đổi nhiệt (Heat Exchanger) là thiết bị chuyên dụng trong hệ thống điều hòa không khí – HVAC công nghiệp, được thiết kế để truyền nhiệt giữa hai hoặc nhiều dòng môi chất (khí hoặc chất lỏng) có nhiệt độ khác nhau mà không xảy ra tiếp xúc trực tiếp giữa chúng. Nhờ đó, năng lượng nhiệt được truyền từ môi chất nóng sang môi chất lạnh một cách hiệu quả và an toàn.
2. Thiết bị trao đổi nhiệt trong hệ thống HVAC có vai trò gì?

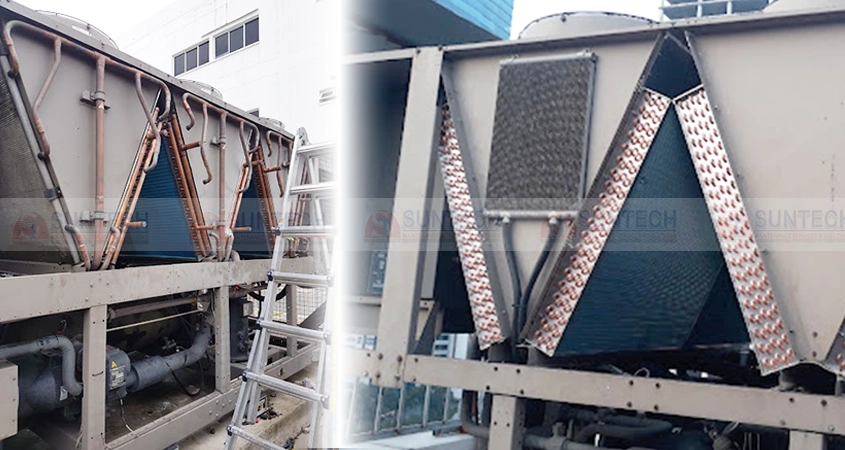

Trong HVAC, dàn trao đổi nhiệt thường được gọi là dàn lạnh (Evaporator) và dàn nóng (Condenser). Cả hai đều tham gia trực tiếp vào chu trình làm lạnh – trong đó, dàn lạnh đảm nhiệm việc hấp thụ nhiệt từ không gian cần làm mát, còn dàn nóng có nhiệm vụ giải phóng nhiệt ra môi trường bên ngoài. Quá trình này diễn ra liên tục, giúp duy trì nhiệt độ ổn định cho không gian sử dụng.
Vai trò chính gồm:
- Truyền nhiệt để làm mát hoặc sưởi ấm không khí, thông qua việc trao đổi nhiệt giữa không khí và môi chất lạnh như gas lạnh (R410A, R134a hoặc R32).
- Giảm tải cho các thiết bị xử lý nhiệt như chiller hoặc boiler, từ đó nâng cao hiệu suất năng lượng và tối ưu chi phí vận hành.
- Góp phần duy trì các thông số vi khí hậu ổn định (nhiệt độ, độ ẩm), đặc biệt quan trọng trong các khu vực kiểm soát nghiêm ngặt như phòng sạch hoặc kho lạnh.
- Tách biệt các mạch môi chất chính – phụ, ngăn nguy cơ nhiễm chéo giữa các dòng lưu chất có đặc tính khác nhau, đảm bảo tính an toàn và độ bền hệ thống.

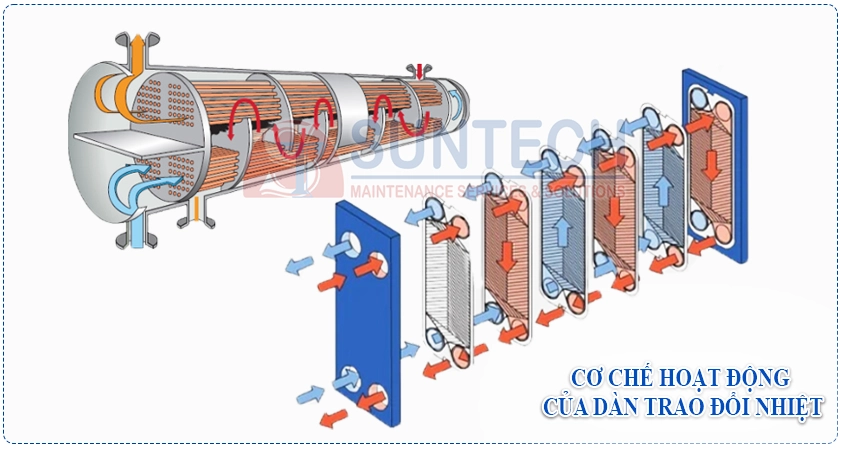

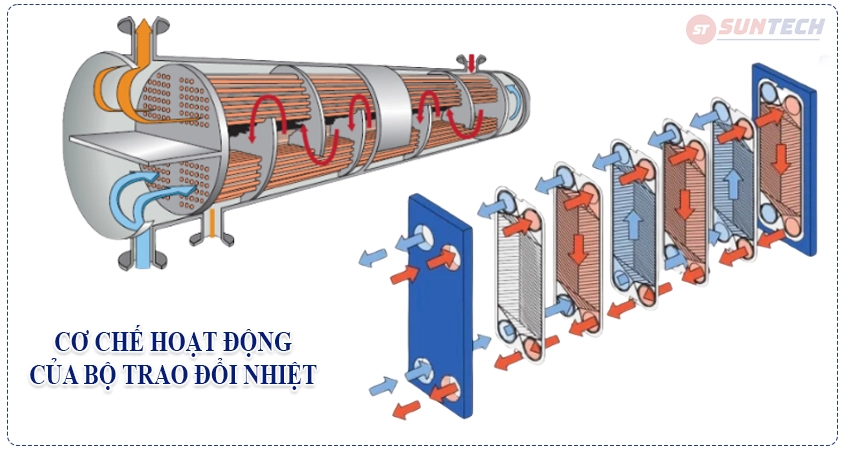

3. Cơ chế hoạt động của dàn trao đổi nhiệt
Dàn trao đổi nhiệt hoạt động dựa trên sự chênh lệnh nhiệt độ giữa hai dòng môi chất. Nhiệt sẽ di chuyển từ chất có nhiệt độ cao hơn sang chất có nhiệt độ thấp hơn mà không cần trộn lẫn. Quá trình này được thực hiện thông qua bề mặt trao đổi nhiệt – thường là ống dẫn, tấm kim loại hoặc các vật liệu dẫn nhiệt chuyên dụng, đảm bảo hiệu quả cao mà vẫn giữ nguyên tính chất của từng môi chất.
3.1 Cơ chế truyền nhiệt chính
Quá trình trao đổi nhiệt trong dàn diễn ra thông qua ba cơ chế vật lý sau:
- Dẫn nhiệt (Conduction): Nhiệt truyền qua vật liệu rắn – như vách ngăn kim loại giữa hai dòng chất lỏng hoặc khí. Đây là cơ chế chủ đạo trong phần lõi của dàn trao đổi nhiệt.
- Đối lưu (Convection): Xảy ra khi chất lỏng hoặc khí di chuyển qua bề mặt trao đổi nhiệt, mang theo nhiệt và truyền sang dòng môi chất còn lại. Đây là cơ chế chính khi các dòng khí/nước lưu thông trong thiết bị, giúp tăng tốc độ truyền nhiệt giữa hai môi trường.
- Bức xạ nhiệt (Radiation): Nhiệt truyền dưới dạng sóng điện từ. Dù ít phổ biến trong các hệ HVAC thông thường, cơ chế này có thể xảy ra ở điều kiện nhiệt độ rất cao.
3.2 Bay hơi và ngưng tụ – hai quá trình trao đổi nhiệt điển hình
Ngoài dẫn nhiệt và đối lưu, trong các hệ thống HVAC có sử dụng môi chất lạnh, hai quá trình bay hơi và ngưng tụ đóng vai trò đặc biệt quan trọng:
- Bay hơi (Evaporation): Diễn ra trong dàn lạnh (evaporator). Môi chất lạnh hấp thụ nhiệt từ không khí xung quanh và chuyển từ trạng thái lỏng sang hơi, tạo hiệu ứng làm mát. Quá trình này giúp giảm nhiệt độ trong phòng hoặc không gian cần điều hòa.
- Ngưng tụ (Condensation): Xảy ra trong dàn nóng (condenser). Hơi môi chất sau khi thực hiện chu trình làm mát sẽ ngưng tụ trở lại thành chất lỏng, đồng thời giải phóng nhiệt ra môi trường bên ngoài. Quá trình này yêu cầu hiệu suất truyền nhiệt cao để đảm bảo ổn định cho hệ thống.
Cả dàn bay hơi và dàn ngưng đều là những bộ trao đổi nhiệt đặc thù, được thiết kế để tối ưu hiệu quả truyền nhiệt trong điều kiện làm việc khắt khe của HVAC.
Xem thêm: Dàn ngưng tụ trong hệ thống công nghiệp
4. Các loại dàn trao đổi nhiệt phổ biến hiện nay
Trong lĩnh vực HVAC, dàn trao đổi nhiệt được phát triển với nhiều hình thức và cấu trúc khác nhau nhằm phục vụ các mục đích sử dụng đa dạng như làm lạnh, sưởi ấm, thu hồi nhiệt và xử lý không khí. Dưới đây là những loại thiết bị trao đổi nhiệt phổ biến nhất hiện nay, được ứng dụng rộng rãi trong hệ thống điều hòa công nghiệp và thương mại.

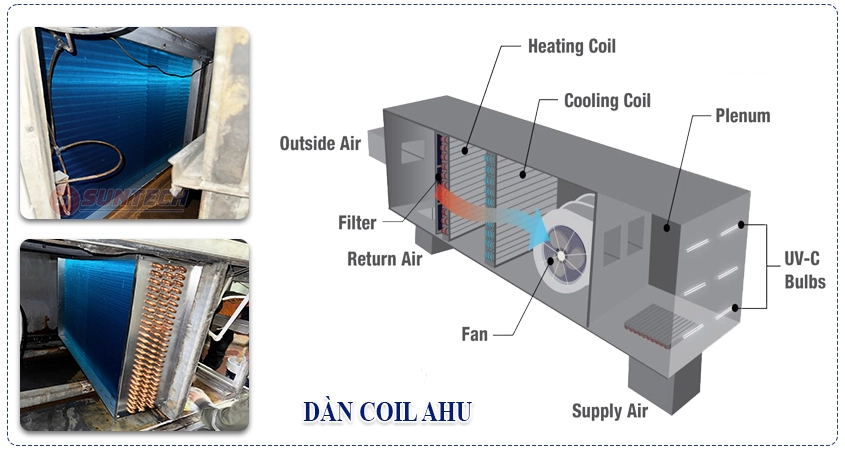

4.1 Dàn Coil – Coil Heat Exchanger
Dàn coil là loại trao đổi nhiệt phổ biến và linh hoạt, thường được cấu tạo từ các ống đồng hoặc nhôm, kết hợp với lá tản nhiệt mỏng (fins) để tăng diện tích bề mặt truyền nhiệt. Thiết kế dạng ống xoắn, chữ U hoặc ống thẳng nhiều hàng, đi kèm khung định hình luồng gió giúp tối ưu hiệu suất truyền nhiệt.
Các dạng coil phổ biến trong hệ HVAC bao gồm:
- Dàn nước lạnh (Chilled Water Coils): sử dụng nước lạnh từ chiller để làm mát không khí cấp.
- Dàn nước nóng (Hot Water Coils): cấp nhiệt bằng nước nóng để sưởi ấm không khí.
- Dàn hơi nóng (Steam Coils): sử dụng hơi bão hòa từ nồi hơi cho các ứng dụng cần gia nhiệt nhanh.
- Dàn giãn nở trực tiếp (DX Coils): môi chất lạnh bay hơi trực tiếp trong ống coil, hấp thụ nhiệt từ không khí.
Xem thêm: Tổng quan về Chiller giải nhiệt công nghiệp
4.2 Dàn ống – Fin Tube Heat Exchanger
Dàn ống cánh (Fin-and-Tube Heat Exchanger) là thiết bị trao đổi nhiệt sử dụng ống kim loại (thường là đồng, inox) kết hợp với cánh tản nhiệt bằng nhôm hoặc hợp kim mỏng được gắn sát vào thân ống. Cấu trúc nhiều lớp ống xếp song song với cánh giúp mở rộng diện tích tiếp xúc và cải thiện hiệu suất truyền nhiệt.
Đặc điểm nổi bật:
- Hiệu suất cao nhờ diện tích truyền nhiệt lớn.
- Thiết kế linh hoạt, dễ tùy biến theo kích thước và lưu lượng gió.
- Dễ lắp đặt và bảo trì, phù hợp cho cả hệ thống mới và cải tạo.
- Chi phí hợp lý, thường được sử dụng trong các hệ thống HVAC dân dụng và thương mại.
Dàn ống cánh thường được tích hợp trong các thiết bị như dàn nóng, dàn lạnh, hệ thống xử lý không khí, hoặc các ứng dụng có yêu cầu truyền nhiệt giữa không khí và chất lỏng.
4.3 Dàn tấm – Plate Heat Exchanger (PHE)
Dàn trao đổi nhiệt dạng tấm sử dụng các tấm kim loại mỏng được xếp xen kẽ để tạo thành các kênh dòng chảy riêng biệt cho hai môi chất. Các tấm này thường có dạng gợn sóng hoặc dạng xương cá để tăng cường hiệu ứng rối dòng và diện tích tiếp xúc bề mặt.
Ưu điểm của dàn tấm:
- Hiệu suất truyền nhiệt rất cao, nhờ dòng chảy ngược chiều và bề mặt tiếp xúc tối đa.
- Kích thước nhỏ gọn, phù hợp cho những không gian hạn chế.
- Dễ tháo lắp, vệ sinh và bảo trì.
- Phù hợp cho ứng dụng công suất lớn như: chiller trung tâm, hệ thống thu hồi nhiệt, làm mát nước quy mô lớn.
Dàn tấm đặc biệt được ưa chuộng trong các nhà máy thực phẩm, trung tâm dữ liệu, cơ sở sản xuất dược phẩm và tòa nhà thương mại cao tầng.

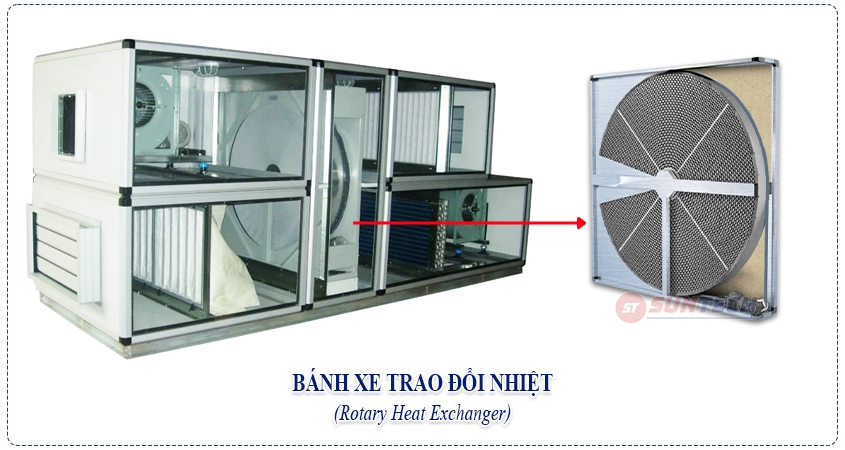

Bánh xe trao đổi nhiệt – Rotary Heat Exchanger (Heat Wheel)
Bánh xe trao đổi nhiệt – còn gọi là enthalpy wheel hoặc rotary heat exchanger, là thiết bị trao đổi nhiệt dạng quay, được sử dụng để thu hồi nhiệt và độ ẩm từ không khí thải trước khi đưa không khí tươi vào hệ thống.
Nguyên lý hoạt động:
Bánh xe có cấu trúc gồm vật liệu hút ẩm hoặc dẫn nhiệt cao, quay chậm qua hai dòng không khí đi và về. Khi đi qua không khí thải, bánh xe hấp thụ nhiệt và độ ẩm, sau đó khi quay đến luồng gió tươi, nó truyền lại nhiệt và ẩm, giúp giảm tải cho coil lạnh/nóng và tiết kiệm năng lượng.
Ứng dụng:
- Hệ thống thông gió tiết kiệm năng lượng (ERV/HRV).
- Phòng sạch, nhà máy điện tử, môi trường kiểm soát khí hậu chặt chẽ.
4.5 Một số thiết bị trao đổi nhiệt khác
Ngoài các loại phổ biến nêu trên, còn một số dạng dàn trao đổi nhiệt chuyên biệt khác như:
- Dàn ống xoắn (Spiral Heat Exchanger): dòng chảy dạng xoắn ốc, phù hợp với chất lỏng có độ nhớt cao hoặc chứa cặn.
- Dàn ống lồng (Double Pipe Heat Exchanger): cấu trúc ống trong ống, dùng cho lưu lượng nhỏ và điều khiển chính xác.
- Dàn khối nhỏ gọn (Compact Heat Exchanger): dạng tổ ong, sử dụng trong thiết bị điện tử hoặc thiết bị miniaturized.
- Dàn tiếp xúc trực tiếp (Direct Contact Heat Exchanger): cho phép hai môi chất tiếp xúc với nhau – thường chỉ dùng trong các quy trình đặc biệt.
- Dàn vỏ – ống (Shell & Tube Heat Exchanger): dạng ống nằm trong vỏ lớn, sử dụng phổ biến trong công nghiệp hóa chất, năng lượng.
- …
5. Ứng dụng thực tế của bộ trao đổi nhiệt trong hệ thống HVAC
Bộ trao đổi nhiệt là một thành phần không thể thiếu trong các hệ thống HVAC hiện đại, đặc biệt trong những môi trường yêu cầu cao về kiểm soát nhiệt độ và độ ẩm như phòng sạch, nhà máy dược phẩm, điện tử hay hệ thống điều hòa trung tâm. Dưới đây là các ứng dụng điển hình:
- Trong AHU (Air Handling Unit): Bộ trao đổi nhiệt giúp thu hồi nhiệt từ khí thải để tiền xử lý khí tươi. Nhờ đó, giảm tải cho thiết bị gia nhiệt/làm lạnh, tiết kiệm điện năng và nâng cao hiệu suất hệ thống thông gió trung tâm.
- Trong hệ thống chiller: Tại đây, bộ trao đổi nhiệt thực hiện vai trò trung gian trong quá trình trao đổi nhiệt giữa nước lạnh và môi chất làm mát (thường là gas lạnh). Đảm bảo sự truyền nhiệt hiệu quả, ổn định và nhanh chóng – yếu tố quan trọng để duy trì năng suất và hiệu suất hệ thống làm lạnh.
- Trong phòng sạch và môi trường kiểm soát: Bộ trao đổi nhiệt hỗ trợ duy trì nhiệt độ và độ ẩm ổn định – hai yếu tố then chốt trong vận hành phòng sạch theo tiêu chuẩn ISO hoặc GMP. Thông qua cơ chế hồi nhiệt hoặc tách nhiệt chính xác, thiết bị này giúp hạn chế sự dao động nhiệt, đảm bảo điều kiện môi trường luôn trong giới hạn cho phép.
- Trong hệ thống điều hòa dân dụng và công nghiệp: Tăng hiệu suất vận hành, rút ngắn thời gian làm mát/sưởi và góp phần giảm điện năng tiêu thụ cũng như chi phí bảo trì dài hạn.
6. FAQ – Giải đáp nhanh về bộ trao đổi nhiệt
SUNTECH tổng hợp một số câu hỏi thường gặp từ khách hàng, nhằm giúp bạn hiểu rõ hơn về vai trò và cách sử dụng bộ trao đổi nhiệt trong hệ thống HVAC – đặc biệt là các ứng dụng trong phòng sạch và công nghiệp.
1. Có cần dùng bộ trao đổi nhiệt cho phòng sạch không?
Có. Bộ trao đổi nhiệt đóng vai trò quan trọng trong việc duy trì điều kiện nhiệt độ và độ ẩm ổn định – yếu tố bắt buộc để đáp ứng các tiêu chuẩn như ISO 14644 hoặc GMP trong phòng sạch.
2. Bộ trao đổi nhiệt có bắt buộc trong hệ thống gió không?
Không bắt buộc, nhưng rất nên sử dụng để thu hồi nhiệt, tiết kiệm năng lượng và cải thiện chất lượng không khí.
3. Khi nào nên thay mới bộ trao đổi nhiệt?
Thiết bị cần được thay mới khi xuất hiện tình trạng rò rỉ, ăn mòn, giảm hiệu suất rõ rệt hoặc không còn đáp ứng yêu cầu kỹ thuật. Để phát hiện sớm, nên kiểm tra và vệ sinh định kỳ mỗi 6–12 tháng, tùy theo môi trường vận hành.
4. Có thể tự vệ sinh bộ trao đổi nhiệt không?
Người dùng chỉ nên vệ sinh bề mặt ngoài. Đối với các hệ thống công nghiệp, việc vệ sinh chuyên sâu cần được thực hiện bởi đội ngũ kỹ thuật có chuyên môn nhằm đảm bảo hiệu quả và tránh hư hại thiết bị.
5. Hiệu suất trao đổi nhiệt bao nhiêu là đạt yêu cầu?
Hiệu suất trên 70–90% được xem là tốt, tùy thuộc vào loại thiết bị và ứng dụng cụ thể.
6. Heat exchanger và chiller khác nhau như thế nào?
Heat exchanger là thiết bị truyền nhiệt thụ động – không tạo ra lạnh mà chỉ trao đổi nhiệt giữa hai môi chất. Ngược lại, chiller là hệ thống làm lạnh chủ động, gồm các thành phần như máy nén, dàn bay hơi và dàn ngưng, có khả năng làm lạnh môi chất để phục vụ quá trình điều hòa không khí.
Hy vọng những thông tin trên giúp bạn hiểu rõ hơn về vai trò và ứng dụng của bộ trao đổi nhiệt trong hệ thống HVAC. Mọi thắc mắc hoặc nhu cầu tích hợp thiết bị này vào công trình, hãy liên hệ SUNTECH để được tư vấn.
