Chip bán dẫn là thiết bị quan trọng của hầu hết thiết bị điện tử hiện đại, từ điện thoại, máy tính đến ô tô thông minh. Để tạo ra những con chip chỉ vài nanomet, quá trình sản xuất phải diễn ra trong phòng sạch đạt chuẩn ISO, nơi mọi yếu tố như bụi, nhiệt độ, độ ẩm và tĩnh điện đều được kiểm soát tuyệt đối. Bài viết sau sẽ giúp bạn hiểu rõ chip bán dẫn là gì, cách chúng được sản xuất, và vai trò của phòng sạch trong toàn bộ quy trình.
I. Chip bán dẫn là gì?
Chip bán dẫn (IC – integrated circuit) là một khối mạch điện tử siêu nhỏ được chế tạo trên nền vật liệu bán dẫn (chủ yếu là silicon). Bên trong có từ hàng nghìn đến hàng chục tỷ transistor cùng các linh kiện vi mô được nối với nhau để thực hiện chức năng xử lý, lưu trữ hoặc điều khiển tín hiệu.

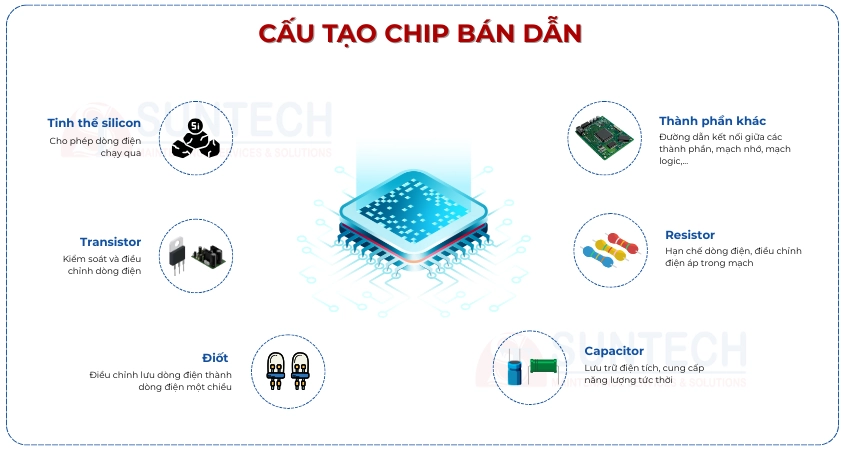

1. Cấu tạo và chức năng chính
Chip bán dẫn (IC) được chế tạo trên wafer silicon qua nhiều lớp công nghệ, hình thành mạch siêu nhỏ bằng quang khắc (photolithography) và các bước lắng đọng/khắc/pha tạp.
Các thành phần chính gồm:
- Transistor: Đây là linh kiện quan trọng, hoạt động như công tắc điện tử, có thể bật/tắt hoặc khuếch đại tín hiệu, quyết định khả năng xử lý của chip.
- Điốt: cho phép dòng điện chỉ đi qua một chiều, thường dùng để chỉnh lưu dòng xoay chiều thành một chiều.
- Tụ điện (Capacitor): lưu trữ và phóng điện tích tức thời, giúp ổn định nguồn và tín hiệu.
- Điện trở (Resistor): hạn chế dòng điện và điều chỉnh điện áp trong mạch; thường chế tạo từ hợp kim có điện trở suất cao.
- Đường dẫn kim loại (Interconnect): là các mạch nối siêu nhỏ bằng vật liệu dẫn điện (thường là đồng hoặc nhôm), dùng để liên kết linh kiện thành hệ thống hoàn chỉnh.
Chức năng chính
Chip bán dẫn là trung tâm xử lý và điều khiển của mọi thiết bị điện tử hiện đại. Tùy vào loại chip, chúng có thể đảm nhiệm nhiều vai trò khác nhau:
- Xử lý dữ liệu: Thực thi lệnh, phép toán, và thuật toán – nền tảng của CPU, GPU, AI SoC.
- Lưu trữ: Ghi nhớ và truy xuất dữ liệu nhanh thông qua RAM, ROM, Flash, NAND.
- Giao tiếp: Quản lý kết nối và truyền tín hiệu giữa các thành phần qua USB, HDMI, Bluetooth, Wi-Fi, PCIe…
- Điều khiển & tự động hóa: Vận hành robot, cảm biến, dây chuyền sản xuất, thiết bị y tế, đảm bảo hoạt động ổn định và chính xác.
- Xử lý hình ảnh & tín hiệu: Trong camera, smartphone, và hệ thống thị giác máy (machine vision).
2. Phân loại và ứng dụng chip trong ngành bán dẫn
Chip trong ngành bán dẫn được phân nhiều loại khác nhau. Cụ thể:
- Chip xử lý (Processor): Xử lý dữ liệu và thực hiện phép tính logic – ứng dụng trong máy tính, điện thoại, TV thông minh, máy chủ, máy chơi game.
- Chip đồ họa (GPU): Xử lý hình ảnh, đồ họa và video – dùng trong card đồ họa, thiết bị chơi game, máy tính, điện thoại, hệ thống AI.
- Chip mạng (Network): Quản lý và điều khiển truyền tải dữ liệu – xuất hiện trong bộ định tuyến, switch mạng, modem, máy chủ, thiết bị viễn thông.
- Chip bộ nhớ (Memory): Lưu trữ và truy xuất dữ liệu – gồm RAM, ROM, Flash, EEPROM, sử dụng trong máy tính, smartphone, ổ SSD, thiết bị IoT.
- Chip cảm biến (Sensor): Thu nhận và chuyển đổi tín hiệu vật lý (ánh sáng, nhiệt độ, áp suất, gia tốc) thành dữ liệu điện tử – dùng trong camera, điện thoại, ô tô, thiết bị y tế.
- Chip điều khiển (Controller / MCU): Điều hành và tự động hóa hoạt động của thiết bị – ứng dụng trong robot, điều hòa, thiết bị gia dụng, dây chuyền sản xuất.
- Chip chuyên dụng (ASIC / FPGA): Thiết kế riêng cho nhiệm vụ cụ thể hoặc có thể lập trình lại – dùng trong viễn thông, công nghiệp, khai thác tiền mã hóa, xử lý AI.
- Hệ thống trên một chip (SoC): Tích hợp CPU, GPU, bộ nhớ và modem trên cùng một chip – phổ biến trong smartphone, tablet, TV thông minh, thiết bị IoT.

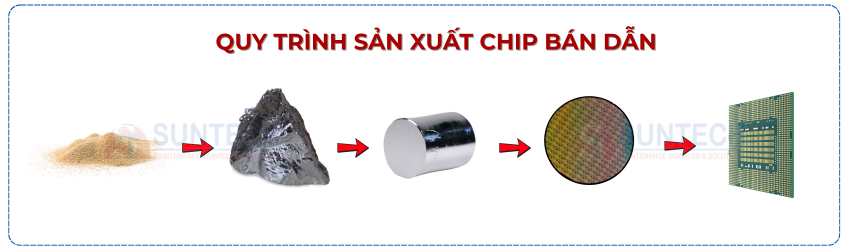

II. Quy trình sản xuất chip bán dẫn
Quá trình sản xuất chip bán dẫn đòi hỏi độ chính xác cao. Mọi công đoạn đều diễn ra trong phòng sạch tiêu chuẩn. Dưới đây là 4 giai đoạn chính trong hành trình hình thành một vi mạch bán dẫn.

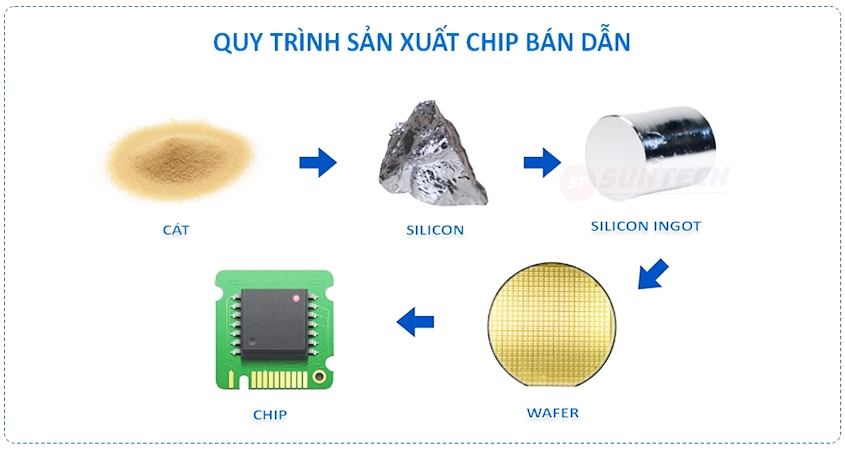

1. Chế tạo Wafer Silicon
Wafer SIlicon được chiết xuất từ cát, bằng cách:
- Cát được nung chảy để loại bỏ tạp chất, sau đó đông lại thành khối silicon tinh khiết.
- Những khối silicon (ingot) này được cắt thành các tấm wafer siêu mỏng với độ dày khoảng 675 đến 725 micromet bằng lưỡi cưa kim cương.
- Sau khi cắt, bề mặt wafer còn gồ ghề và cần được đánh bóng để đạt độ mịn hoàn hảo.
Kích thước của tấm wafer quyết định số lượng chip có thể sản xuất từ mỗi wafer.
2. Hình thành cấu trúc Transistor
Trên mỗi wafer, hàng tỷ transistor được tạo ra qua chuỗi công đoạn gồm oxy hóa, quang khắc, khắc, cấy ion và lắng đọng màng mỏng.
Quá trình Oxy hoá (Oxidation)
Ở giai đoạn này, wafer silicon được đưa vào buồng phản ứng nhiệt để tạo lớp silicon dioxide (SiO₂) trên bề mặt. Lớp oxit này đóng vai trò cách điện và bảo vệ transistor, giúp kiểm soát dòng điện giữa các lớp mạch.
Độ dày lớp oxit được kiểm soát ở cấp nanomet để đảm bảo độ ổn định điện của transistor.
Quang khắc (Photolithography)

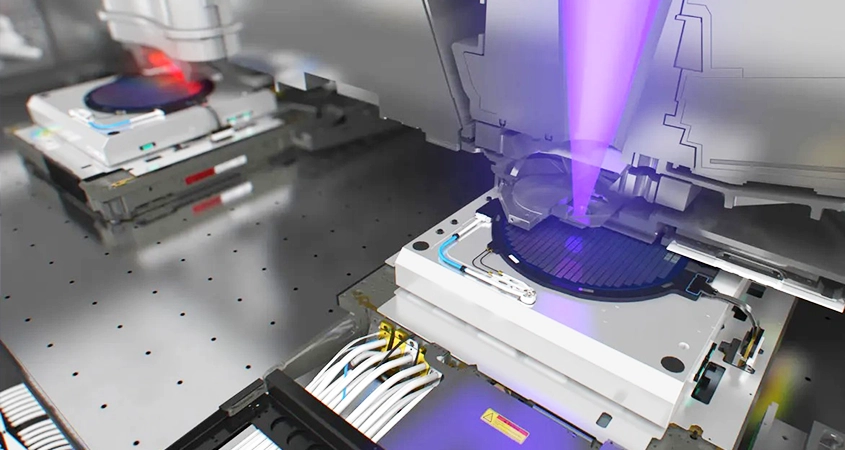

Quang khắc là công đoạn chuyển mẫu mạch từ bản thiết kế lên bề mặt wafer bán dẫn. Tia cực tím (UV) được chiếu qua mặt nạ quang (photomask) lên lớp chất cản quang (photoresist), tạo nên hình ảnh mạch điện trên wafer.
Quá trình này gồm: phủ lớp photoresist – đặt photomask – chiếu tia UV để định hình mạch. Sau đó, wafer được xử lý để loại bỏ phần photoresist không cần thiết, tạo nền cho bước khắc tiếp theo.
Khắc/ Ăn mòn (Etching)
Sau khi bản thiết kế chip được in lên wafer qua quá trình quang khắc, bước khắc (etching) sẽ loại bỏ các phần vật liệu thừa, hoàn thiện hình dáng của mạch trên chip.
Quá trình khắc có hai phương pháp chính:
- Khắc ướt (wet etching): Sử dụng hóa chất lỏng (thường là axit) để ăn mòn các phần vật liệu không mong muốn.
- Khắc khô (dry etching): Sử dụng plasma hoặc khí ion để loại bỏ có chọn lọc vật liệu thừa.
Cấy Ion (Ion Implantation)
Wafer silicon không có khả năng dẫn điện. Việc cấy ion đưa các ion tạp chất vào cấu trúc silicon giúp điều chỉnh tính dẫn điện, từ đó hình thành mạch điện và tăng hiệu suất hoạt động của chip.
Lắng đọng màng mỏng (Deposition)
Khi cấu trúc cơ bản đã hình thành, các lớp vật liệu dẫn điện và cách điện được phủ chồng lên nhau bằng công nghệ lắng đọng màng mỏng. Có 3 kỹ thuật màng mỏng:
- CVD – Chemical Vapor Deposition (Lắng đọng hóa học pha hơi)
- PVD – Physical Vapor Deposition (Lắng đọng vật lý pha hơi)
- ALD – Atomic Layer Deposition (Lắng đọng từng lớp nguyên tử)
Tiếp đó, các đường dẫn kim loại (interconnect) bằng đồng hoặc nhôm được khắc để kết nối transistor thành mạch logic hoàn chỉnh.

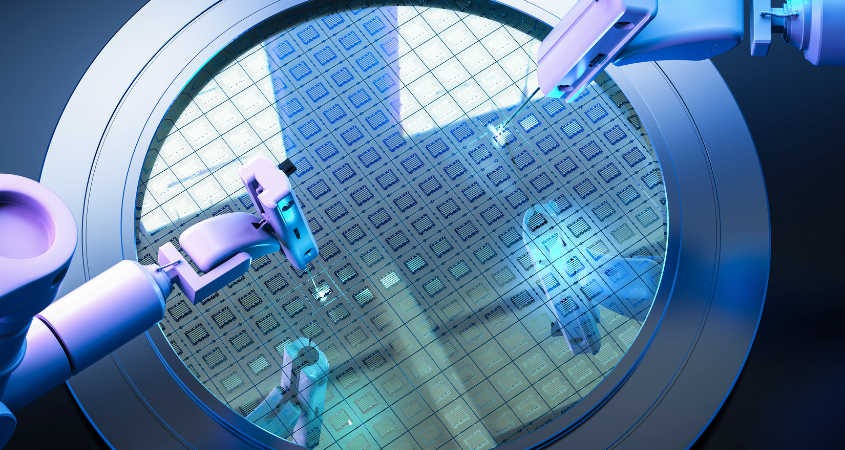

3. Kiểm tra và phân loại
Những chip không đạt tiêu chuẩn sẽ bị loại bỏ, còn lại được phân loại theo hiệu năng và cấp chất lượng – ví dụ cùng một wafer, chip tốt nhất sẽ dùng cho máy chủ, chip còn lại có thể dùng trong thiết bị phổ thông.
4. Đóng gói và hoàn thiện
Các wafer được cắt thành từng chip riêng lẻ. Mỗi chip được đóng gói trong lớp vật liệu bảo vệ, gắn chân kết nối (lead/pad) và đôi khi tích hợp thêm các lớp tản nhiệt.
Phương pháp đóng gói quyết định đến khả năng truyền tín hiệu và độ bền nhiệt của chip. Sau khi hoàn tất, chip được kiểm định cuối, dán nhãn và sẵn sàng xuất xưởng.
III. Công nghệ chip bán dẫn trong tương lai
Ngành bán dẫn đang chuyển mình mạnh mẽ với nhiều công nghệ sản xuất tiên tiến giúp nâng cao hiệu suất và giảm tiêu thụ năng lượng. Dưới đây là 2 công nghệ tiên tiến trong tương lai:
- Công nghệ chip 3D (3D ICs): Thay vì thiết kế phẳng truyền thống, chip 3D cho phép xếp chồng nhiều lớp vi mạch, giúp rút ngắn đường truyền tín hiệu, tăng mật độ transistor và giảm diện tích silicon.
- Công nghệ nano (Nanotechnology): Ứng dụng vật liệu và cấu trúc ở cấp độ nguyên tử để chế tạo chip nhỏ hơn, mạnh hơn và tiết kiệm năng lượng hơn. Công nghệ này đặc biệt quan trọng trong các ứng dụng AI, thiết bị di động và trung tâm dữ liệu.

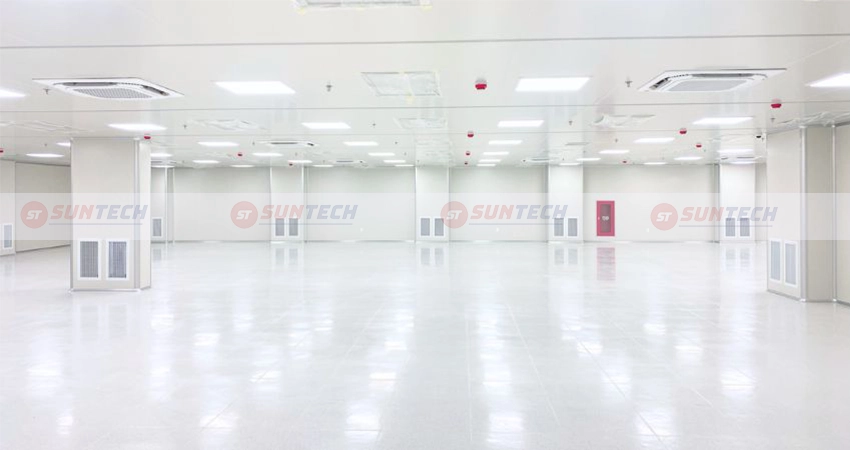

IV. Phòng sạch trong sản xuất chip bán dẫn
Ngành bán dẫn là một trong những lĩnh vực có yêu cầu khắt khe nhất về điều kiện môi trường sản xuất. Các linh kiện transistor chỉ có kích thước vài nanomet, chỉ một hạt bụi cực nhỏ hay sự dao động nhẹ về nhiệt độ, tĩnh điện cũng có thể làm hỏng toàn bộ tấm wafer trị giá hàng nghìn USD.
Vì vậy, phòng sạch bán dẫn trở thành yếu tố bắt buộc trong quy trình sản xuất chip. Hệ thống này cho phép kiểm soát tuyệt đối các thông số môi trường, bao gồm độ sạch, nhiệt độ, độ ẩm, áp suất và độ rung, đảm bảo mọi công đoạn như quang khắc, lắng đọng màng hay khắc plasma đều diễn ra trong điều kiện ổn định, không tạp nhiễm.
1. Các yêu cầu kỹ thuật chính
- Độ sạch: Duy trì tiêu chuẩn ISO 3-4, giới hạn tối đa 1.000 hạt bụi 0.1 µm/m³ không khí.
- Nhiệt độ & độ ẩm: Ổn định quanh 21°C và 45%RH để bảo đảm phản ứng vật liệu chính xác.
- Áp suất: Phòng áp dương giữa các khu vực để ngăn bụi xâm nhập, một số khu dùng áp âm cục bộ cho quá trình xử lý hóa chất.
- Độ rung & tĩnh điện: Hệ thống kết cấu và vật liệu sàn ESD được thiết kế nhằm hạn chế dao động và phóng điện ảnh hưởng đến mạch chip.
2. Giải pháp phòng sạch sản xuất điện tử tại SUNTECH
SUNTECH mang đến giải pháp phòng sạch toàn diện cho ngành sản xuất điện tử, đảm bảo kiểm soát chặt chẽ các yếu tố môi trường như độ sạch, nhiệt độ, độ ẩm, chênh áp và tĩnh điện (ESD).
Mọi dự án đều được thiết kế đồng bộ theo tiêu chuẩn ISO 14644 và ESD S20.20, giúp duy trì điều kiện ổn định trong suốt quá trình SMT, lắp ráp PCB, module và linh kiện vi mô.
Dịch vụ của SUNTECH bao gồm:
- Tư vấn & thiết kế phòng sạch theo yêu cầu từng dây chuyền sản xuất.
- Thi công – lắp đặt hệ thống phòng sạch đạt chuẩn quốc tế.
- Cung cấp thiết bị phòng sạch: Air Shower, Pass Box, FFU, lọc HEPA/ULPA,…
- Thi công hệ thống phụ trợ: sàn vinyl chống tĩnh điện, panel, đèn phòng sạch,…
Với đội ngũ kỹ sư giàu kinh nghiệm và quy trình kiểm soát chất lượng nghiêm ngặt, SUNTECH cam kết mang đến môi trường sản xuất đạt chuẩn quốc tế – hiệu suất cao – vận hành bền vững, đáp ứng mọi yêu cầu của ngành điện tử và bán dẫn công nghệ cao.
