Dynamic Pass Box là thiết bị chuyên dụng để vận chuyển các đồ vật, hàng hóa nhỏ giữa các khu vực sạch, giữ cho không khí trong các phòng sạch luôn đạt độ sạch cao nhất, đáp ứng yêu cầu chặt chẽ của các ngành công nghiệp như y tế, dược phẩm và thực phẩm. Vậy Dynamic pass box dựa vào nguyên lý nào để hoạt động? Cùng SUNTECH tìm hiểu ngay tại bài viết này nhé!
1. Dynamic pass box – Pass box động là gì?

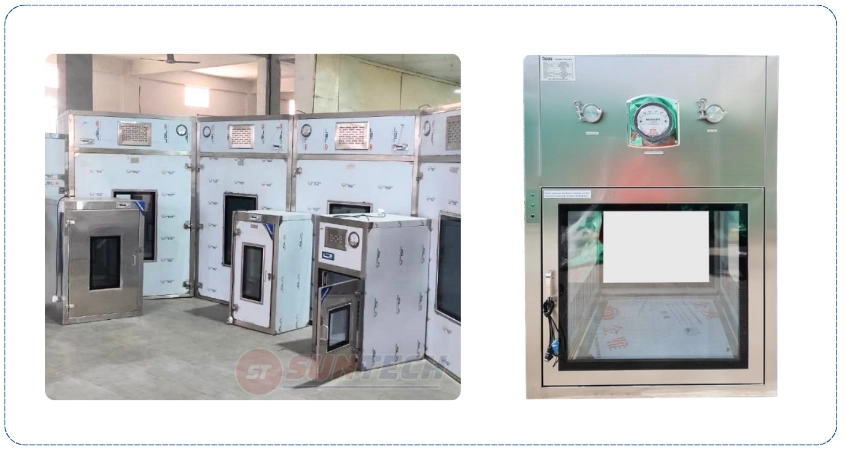

Dynamic pass box (Passbox động) hay còn gọi là hộp chuyển hàng tự làm sạch, là một thiết bị được sử dụng để vận chuyển vật phẩm giữa hai phòng có cấp độ sạch khác nhau hoặc giữa phòng sạch và phòng không sạch. Dynamic pass box được trang bị các bộ phận chuyên dụng để làm sạch và loại bỏ hạt bụi trên vật phẩm hàng hóa trước khi đưa vào phòng sạch. Hộp chuyển hàng tự làm sạch được sử dụng trong các ngành công nghiệp đòi hỏi độ sạch cao như dược phẩm, y tế, thực phẩm,…
Phân loại Dynamic PassBox
- Pass Box dòng chảy tầng: Thiết bị này được thiết kế để đáp ứng các tiêu chuẩn khắt khe, tạo ra không khí chảy theo phương thẳng đứng (chảy tầng). Nhờ vào công nghệ này, PassBox có khả năng duy trì độ sạch cực cao, giúp loại bỏ hoàn toàn bụi bẩn trên hàng hóa trước khi chúng được đưa vào bên trong.
- Pass Box Air Shower: Được trang bị hệ thống vòi phun tiên tiến, thiết bị này thực hiện chức năng thổi bay bụi bẩn bám trên bề mặt của các vật phẩm, đảm bảo sự sạch sẽ tối ưu cho hàng hóa.
Xem thêm: Thiết bị Static pass box
2. Cấu tạo sơ bộ của Hộp chuyển hàng động
Hộp chuyển hàng động có cấu tạo như sau:
- Bảng điều khiển: Bộ phận này điều khiển bật/tắt đèn UV, quạt, khóa liên động, cảnh báo âm thanh,…
- Máy đo magnehelic: Dùng để đo và hiển thị chênh áp giữa phòng sạch và môi trường bên ngoài hoặc giữa hai phòng sạch với nhau.
- Khóa liên động: Ngăn không cho Dynamic pass box mở 2 cửa cùng một lúc, để tránh không khí bị lẫn lộn.
- Lọc Hepa: Khả năng loại bỏ 99.9% các hạt bụi có kích thước từ 0.3 micron trở xuống, màng lọc hiệu suất cao.
- Lọc thô: Khả năng loại bỏ các hạt bụi có kích thước từ 5 micron trở lên, đặt trước lọc Hepa để kéo dài tuổi thọ của bộ lọc.
- Tay nắm: Thường được làm bằng thép không gỉ hoặc nhựa.
- Đèn UV diệt khuẩn: Bộ phận dùng để diệt khuẩn và khử trùng, thường được bật khi không có vật phẩm trong hộp chuyển hàng.
Cấu tạo sơ bộ của Dynamic Pass Box
3. Dynamic pass box hoạt động dựa trên nguyên lý nào?
Dynamic pass box hoạt động dựa trên nguyên lý lưu thông không khí tự nhiên. Khi quạt hoạt động, không khí từ bên ngoài sẽ được hút vào khoang bên trong của PassBox. Sau đó, không khí này sẽ được đi qua bộ lọc HEPA để loại bỏ chất ô nhiễm. Không khí sạch được đưa trở lại khoang bên trong, giúp loại bỏ các chất ô nhiễm từ vật phẩm trong PassBox.
PassBox động có kích thước nhỏ, kín khí và lượng không khí lưu thông ít, thích hợp cho việc vận chuyển vật phẩm hoặc hàng hóa trong thời gian ngắn.
4. Kích thước và thông số kỹ thuật của Pass box động
Các thông số kỹ thuật và kích thước Dynamic pass box có thể được điều chỉnh tuỳ theo nhà sản xuất và mô hình cụ thể. Dưới đây là một số thông số phổ biến.
| Model | VCR500DP | VCR600DP | VCR700DP | VCR800DP |
| Kích thước trong (WxDxH) mm | 500x500x500 | 600x600x600 | 700x700x700 | 800x800x800 |
| Kích thước ngoài (WxDxH) mm | 670x580x900 | 770x680x1000 | 870x780x1200 | 970x880x1300 |
| Vật liệu (Trong/Ngoài) | Inox 304 | |||
| Khóa liên động | Khóa liên động Cơ/Khóa liên động điện tử | |||
| Nguồn điện | 220V/50Hz | 220V/50Hz | 220V/50Hz | 220V/50Hz |
5. Dynamic pass box có ưu điểm gì?
Dynamic Pass Box giúp duy trì môi trường làm việc sạch sẽ và an toàn, đặc biệt là trong các lĩnh vực đòi hỏi tiêu chuẩn cao về vệ sinh. Dưới đây là một số điểm nổi bật:
- Sử dụng khóa liên động điện tử với độ tin cậy cao, đảm bảo tính an toàn trong quá trình vận chuyển sản phẩm.
- Với thiết kế vòng cung tích hợp trong khu vực làm việc, loại bỏ các góc khuất và dễ dàng trong quá trình vệ sinh.
- Thiết kế áp suất âm 2 lớp loại bỏ nguy cơ rò rỉ và đảm bảo an toàn, ngăn chặn chất ô nhiễm từ môi trường bên ngoài.
- Cung cấp nhiều tùy chọn như loại góc, loại ba cửa, loại 2 lớp, đáp ứng linh hoạt với các yêu cầu sử dụng cụ thể.
- Sử dụng khung thép không gỉ kết hợp với kính cường lực, đảm bảo chất lượng và độ bền của cửa.
- Có thể đấu dây trên cung hoặc đấu dây bên hông máy tùy thuộc vào yêu cầu cụ thể.
- Màng lọc HEPA có thể loại bỏ 99,99% các hạt bụi và vi khuẩn trong không khí.
6. Yêu cầu thiết kế đối với PassBox động
- Cấp độ sạch: Đạt cấp độ B.
- Kết cấu: Lớp vỏ bên trong và bên ngoài, cũng như chu vi bên trong, được thiết kế để đảm bảo sự kết nối liền mạch.
- Dòng khí: Thiết kế dòng chảy tầng, với không khí chảy xuống thẳng trước khi tạo ra quá trình tuần hoàn cục bộ.
- Bộ lọc: Sử dụng bộ lọc thô loại G4 và bộ lọc HEPA H13 hoặc H14.
- Tốc độ gió: Duy trì từ 0,38-0,57 m/s qua bộ lọc HEPA (đo tại tấm lọc 150mm).
- Đồng hồ chênh áp: Hiển thị chênh lệch áp suất bộ lọc (0-500Pa cho hiệu suất cao, 0-250Pa cho hiệu suất trung bình), với độ chính xác ± 5Pa.
- Hệ thống điều khiển: Bao gồm nút bật/tắt động cơ, nút mở/đóng cửa khóa liên động điện tử, công tắc đèn UV (bật khi cả hai cửa đóng), và công tắc riêng cho đèn chiếu sáng.
- Bộ lọc HEPA: Có khả năng tháo rời và lắp đặt độc lập, thuận tiện cho bảo trì và thay thế.
- Cổng kiểm tra: Đặt ở phần dưới để tiện bảo trì quạt.
- Tiếng ồn: Đảm bảo tiếng ồn thấp theo tiêu chuẩn quy định.
- Tấm khuếch tán không khí: Sử dụng vật liệu Inox 304.
Xem thêm: Sử dụng Dynamic pass box trong phòng sạch
7. Bảo trì và bảo dưỡng Dynamic pass box
Bảo dưỡng và bảo trì Hộp chuyển hàng động là một bước để duy trì môi trường làm việc sạch sẽ. Dưới đây là các công việc cụ thể trong quá trình bảo dưỡng và bảo trì:
- Thay lọc không khí: Tần suất thay lọc không khí phụ thuộc vào mức độ sạch của môi trường. Lọc thô cần được thay đổi mỗi 1-6 tháng, trong khi lọc hiệu suất cao có chu kỳ từ 6-12 tháng. Quá trình thay lọc yêu cầu dừng hoạt động của máy để đảm bảo hiệu suất.
- Kiểm tra độ sạch bằng máy đo tiểu phân: Để đảm bảo độ sạch của khu vực trong Dynamic Pass Box, máy đo tiểu phân thường xuyên được sử dụng, khoảng hai tháng một lần. Khi độ sạch không đạt yêu cầu, quá trình kiểm tra rò rỉ hoặc tình trạng của Hepa Filter là cần thiết.
- Khử trùng và vệ sinh đèn UV: Quá trình khử trùng được thực hiện thường xuyên, ít nhất một lần mỗi tuần. Đồng thời, đèn UV cần được lau sạch bằng cồn hoặc axeton để duy trì hiệu suất khử trùng, tránh ảnh hưởng đến chất lượng.
- Thay và kiểm tra lọc HEPA: Khi thay thế lọc HEPA, lưu ý hướng luồng không khí theo mũi tên trên bộ lọc để tránh lắp đặt sai hướng. Sau khi thay lọc, kiểm tra độ kín xung quanh lọc bằng cách sử dụng máy đo tiểu phân để kiểm tra.
- Điều chỉnh tốc độ quạt và kiểm tra độ sạch: Điều chỉnh tốc độ quạt để duy trì tốc độ gió trung bình từ 0,3m/s đến 0,6m/s. Sau đó, sử dụng máy đo tiểu phân để kiểm tra độ sạch của khu vực hoạt động.
- Kiểm tra độ chênh lệch áp suất khi có sự cố: Trong trường hợp độ chênh lệch áp suất không bình thường, hãy đợi quạt dừng hoàn toàn, sau đó kiểm tra và khắc phục sự cố trước khi khởi động lại máy.
Lưu ý: Trong quá trình bảo trì, cần ngắt nguồn điện và xác nhận rằng máy đã được tắt. Tránh can thiệp vào bảng mạch bên trong hoặc điều chỉnh độ chênh áp trên Dynamic Pass Box để đảm bảo an toàn.
8. Một số lưu ý khi sử dụng Pass box động
Trong quá trình sử dụng Dynamic Pass Box, việc tuân thủ các lưu ý sau đây là cực kỳ quan trọng để đảm bảo an toàn và hiệu suất của thiết bị:
- Sử dụng và bảo quản trong môi trường phòng, không nên để ngoài trời.
- Cần thiết kế kết cấu sàn và tường có khả năng chịu được sức nặng của thiết bị để đảm bảo ổn định và an toàn.
- Không nên nhìn trực tiếp vào tia cực tím bên trong Hộp chuyển hàng tự làm sạch để tránh gây hại cho mắt.
- Không mở cả hai bên cửa khi chưa tắt đèn UV diệt khuẩn để tránh tiếp xúc trực tiếp với tia cực tím.
- Khi thay đèn UV, cần ngắt nguồn điện trước và thay đèn sau khi đèn đã nguội để tránh nguy cơ điện giật.
- Khi có tình huống bất thường xảy ra, người sử dụng cần dừng hoạt động, ngắt nguồn điện và liên hệ với nhân viên kỹ thuật hoặc bên sản xuất để được hỗ trợ và xử lý sự cố.
Trên đây là thông tin chi tiết về Dynamic Pass Box, mong bạn đọc đã hiểu rõ hơn về cấu tạo cũng như nguyên lý của thiết bị này. Nếu bạn còn thắc mắc hoặc có nhu cầu mua Pass Box, hãy liên hệ với SUNTECH qua hotline 0986 656 683 để được hỗ trợ tư vấn.
