Phòng sạch là một môi trường đặc biệt, yêu cầu độ sạch cao để đảm bảo chất lượng sản phẩm, an toàn cho người lao động. Để đáp ứng yêu cầu này, các phòng sạch thường được trang bị hệ thống lọc không khí, trong đó FFU là một thiết bị cần thiết. Vậy FFU là gì? Hoạt động dựa trên nguyên lý nào? Hướng dẫn sử dụng FFU phòng sạch. Cùng SUNTECH tìm hiểu ngay tại bài viết này!
1. FFU là gì?

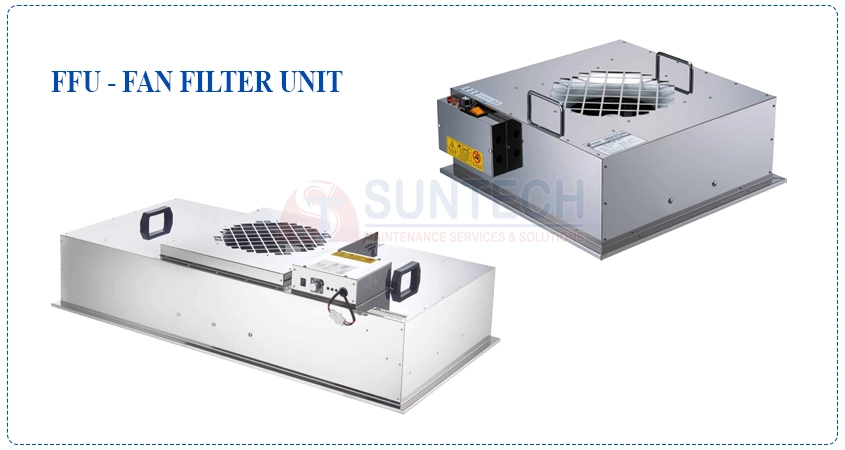

FFU là gì? FFU được viết tắt từ cụm Fan Filter Unit, là một thiết bị lọc không khí tích hợp quạt, có chức năng cung cấp luồng khí sạch cho các khu vực yêu cầu kiểm soát nghiêm ngặt về chất lượng không khí. Ví dụ như phòng sạch, bệnh viện, phòng mổ, phòng thí nghiệm, phòng lab, nhà máy sản xuất linh kiện điện tử – bán dẫn, khu vực chế biến dược phẩm,…
Bộ lọc Fan Filter Unit có khả năng hoạt động độc lập, thiết bị có thể sử dụng không khí trực tiếp từ môi trường bên ngoài, xử lý và cung cấp đến khu vực cần kiểm soát mà không cần thông qua hệ thống HVAC, AHU hay FCU.
==> Tìm mua Thiết bị FFU phòng sạch chất lượng cao!

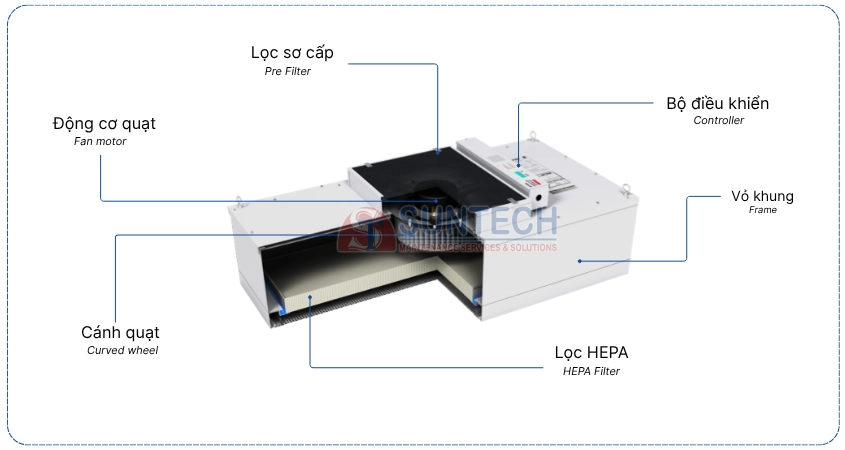

2. Cấu tạo chi tiết của bộ lọc FFU là gì?
Bộ lọc khí được thiết kế gồm các thành phần chính sau:
- Vỏ hộp: Đóng vai trò bảo vệ và cố định toàn bộ cấu trúc thiết bị, thường được chế tạo từ thép mạ kẽm sơn tĩnh điện hoặc inox để đảm bảo độ bền và chống ăn mòn.
- Mặt nạ khuếch tán: Có chức năng phân phối luồng khí đồng đều theo phương thẳng đứng, giúp tối ưu hiệu quả lọc và duy trì môi trường sạch.
- Hệ thống quạt: Tạo áp lực hút không khí, đẩy qua các lớp lọc để loại bỏ bụi bẩn và tạp chất trước khi cấp vào khu vực cần kiểm soát.
- Bộ lọc khí: Thường gồm hai cấp lọc chính:
- Lọc sơ cấp: Giữ lại bụi thô, bảo vệ màng lọc tinh phía sau và kéo dài tuổi thọ của hệ thống.
- Lọc tinh (HEPA/ULPA): Loại bỏ hạt bụi siêu nhỏ kích thước từ 0,3 micron trở xuống, đảm bảo hiệu suất lọc đạt 99,97% hoặc cao hơn.
- Bộ điều khiển quạt: Cho phép điều chỉnh tốc độ quạt ở nhiều mức khác nhau, phù hợp với nhu cầu sử dụng.
- Bộ điều khiển điện tử: Chứa bảng mạch và linh kiện điện tử, giúp kiểm soát toàn bộ hoạt động của thiết bị.
Trong các thành phần trên, bộ lọc khí và hệ thống quạt là hai yếu tố quan trọng cần được bảo trì thường xuyên, do ảnh hưởng trực tiếp đến chất lượng không khí sạch và hiệu suất hoạt động của thiết bị.
3. Tại sao nên sử dụng FFU trong phòng sạch?
Bộ lọc khí mang đến nhiều ưu điểm vượt trội so với các hệ thống thông gió truyền thống. Cụ thể:
- Tùy biến cao, cho phép điều chỉnh lưu lượng khí, áp suất và độ sạch tại từng khu vực riêng biệt trong phòng sạch, đáp ứng nhu cầu sản xuất đa dạng.
- Cấu trúc đơn giản, dễ lắp đặt và có thể di chuyển linh hoạt khi cần thiết, giúp tiết kiệm thời gian và chi phí.
- Cải thiện chất lượng không khí bằng cách cung cấp luồng khí sạch liên tục, loại bỏ các hạt bụi, vi khuẩn và các tạp chất khác, đảm bảo môi trường làm việc sạch, đặc biệt trong các ngành công nghiệp sản xuất linh kiện điện tử, dược phẩm.
- Giá thành hợp lý và dễ dàng lắp đặt, giúp giảm chi phí đầu tư ban đầu so với các hệ thống thông gió truyền thống.
- Khác với hệ thống HVAC truyền thống sử dụng AHU, thiết bị được lắp trực tiếp trên trần phòng sạch, giúp loại bỏ nguy cơ nhiễm chéo giữa các khu vực.
4. Nguyên lý hoạt động của FFU là gì?
FFU phòng sạch hoạt động dựa trên nguyên lý hút không khí từ môi trường bên ngoài, sau đó đẩy dòng khí qua các lớp màng lọc chất lượng cao như HEPA hoặc ULPA. Quá trình này loại bỏ hoàn toàn các hạt bụi, vi khuẩn và virus, giúp tạo ra nguồn không khí sạch. Dòng khí sạch sau khi được lọc sẽ được thổi đều xuống khu vực cần kiểm soát, đảm bảo môi trường phòng sạch luôn đạt tiêu chuẩn.
Để duy trì luồng không khí tuần hoàn và ổn định, một hệ thống hút thường được lắp đặt phía dưới khu vực lắp đặt. Hệ thống này thu lại không khí sạch đã được cấp, sau đó đưa trở lại vào quạt để tiếp tục chu trình lọc, tạo nên một vòng tuần hoàn khí hiệu quả và liên tục.
5. Tiêu chí lựa chọn FFU phòng sạch
Tiêu chí lựa chọn FFU là gì? Dưới đây là những tiêu chuẩn quan trọng cần lưu ý khi lựa chọn Fan Filter Unit phòng sạch để đảm bảo hiệu suất lọc và độ bền:
- Quạt ly tâm hiệu suất cao, có nguồn gốc rõ ràng, độ bền cao, tuổi thọ trên 50.000 giờ. Quạt phải có khả năng hoạt động êm ái, độ ồn thấp, không cần bảo trì thường xuyên, độ rung nhỏ và có thể điều chỉnh tốc độ linh hoạt để phù hợp với từng môi trường phòng sạch khác nhau.
- Phải dễ dàng lắp ráp thành các hệ thống linh hoạt: từ dây chuyền sản xuất siêu sạch đến các đơn vị độc lập hoặc kết nối nhiều Fan Filter Unit để đáp ứng nhu cầu quy trình khác nhau.
- Vỏ nên được làm từ các vật liệu nhẹ, bền, có khả năng chống ăn mòn và rỉ sét như: thép không gỉ, hợp kim nhôm, thép sơn tĩnh điện,…đảm bảo độ bền mà còn giúp thiết bị dễ bảo trì và vận hành lâu dài.
- Trước khi đưa ra thị trường, các sản phẩm Fan Filter Unit cần phải trải qua quá trình kiểm tra nghiêm ngặt theo tiêu chuẩn Liên bang Hoa Kỳ 209E và sử dụng máy đếm hạt bụi METOME để đảm bảo chất lượng lọc không khí đạt yêu cầu.
- Các Fan Filter Unit hiện đại nên được trang bị bộ lọc HEPA/ULPA có gel lỏng, đảm bảo hiệu suất làm kín và ngăn ngừa các rò rỉ khí. Gel lỏng giúp nâng cao khả năng lọc hạt bụi mịn và vi khuẩn, tăng độ an toàn cho môi trường phòng sạch.
6. Hướng dẫn sử dụng và lắp đặt FFU phòng sạch

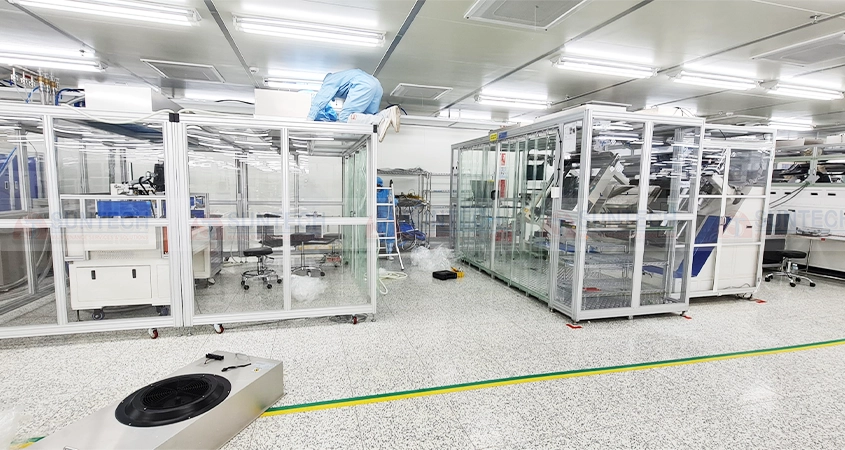

Trong các nhà máy, không khí sạch thường được phân phối qua hệ thống HVAC hoặc AHU. Tuy nhiên, do nhiều quy trình sản xuất diễn ra đồng thời, nguy cơ lây nhiễm chéo giữa các khu vực là rất cao. Chính vì vậy, thiết bị FFU được lắp đặt trực tiếp trên trần, giúp tạo vùng không khí sạch độc lập, hạn chế nhiễm chéo và nâng cao hiệu quả kiểm soát môi trường.
Điều kiện lắp đặt FFU phòng sạch
Điều kiện lắp đặt FFU là gì? Việc lắp đặt Bộ lọc khí phòng sạch đòi hỏi tuân thủ nghiêm ngặt các yêu cầu môi trường và trang phục để đảm bảo không làm ảnh hưởng đến mức độ sạch của phòng.
- Trước khi lắp đặt, phòng sạch cần được đóng kín hoàn toàn, bật điều hòa để cấp khí mới ít nhất trong 3 ngày nhằm duy trì không gian sạch, không có bụi bẩn.
- Tất cả khung xương treo cần được lắp đặt và căn chỉnh phẳng trước.
- Đội ngũ lắp đặt phải mặc quần áo và đeo găng tay sạch để ngăn ngừa ô nhiễm từ cơ thể người xâm nhập vào quạt và bộ lọc HEPA.
Bộ lọc HEPA, làm từ sợi thủy tinh siêu mịn, rất dễ bị hỏng hoặc rách, gây rò rỉ nếu không được xử lý cẩn thận. Vì vậy, không được để bộ lọc va đập, rơi hoặc chạm phải trong quá trình vận chuyển và lắp đặt. Móng tay và các vật sắc nhọn cần tránh tiếp xúc với vật liệu lọc để bảo vệ toàn vẹn của bộ lọc.
Quy trình lắp đặt
Trước tiên, cần chuẩn bị đầy đủ dụng cụ và thang nhôm, sau đó bố trí hai nhân viên đứng trên trần để lắp khung xương và vít thanh cố định. Đảm bảo các biện pháp an toàn lao động được tuân thủ nghiêm ngặt trong suốt quá trình.
Hai nhân viên hỗ trợ bên dưới sẽ đặt thiết bị lên bàn cao và chuẩn bị bộ lọc hiệu suất cao. Khi tất cả đã sẵn sàng, thiết bị sẽ được đưa từ phòng sạch lên trần để đội ngũ phía trên tiếp nhận.
Trong quá trình đưa lên, Bộ lọc khí phòng sạch phải được nghiêng nhẹ để dễ dàng lắp vào vị trí cố định. Nhân viên trên trần sẽ cẩn thận nâng, trong khi nhân viên bên dưới tiến hành lắp đặt bộ lọc HEPA.
Bộ lọc HEPA cần được lắp đặt cẩn thận, chú ý đến hướng đón gió, đảm bảo không có sự chèn ép nào từ các bộ phận khác của FFU phòng sạch để duy trì hiệu suất và an toàn tối đa sau khi hoàn thành lắp đặt.
Hướng dẫn sử dụng FFU – Vấn đề an toàn cơ bản
- Chỉ nên được sử dụng trong môi trường đã được làm sạch để đảm bảo hiệu quả.
- Để tránh hỏng hóc và biến dạng, không lắp đặt ở góc hoặc nơi có nhiều người qua lại.
- Hệ thống trần và khung treo phải đủ chắc chắn để chịu được trọng lượng của quạt hoặc cả hệ thống.
- Tránh sử dụng trong môi trường có nhiệt độ, độ ẩm cao, có khói dầu hoặc sương mù và đặc biệt là trong môi trường dễ cháy nổ.
- Đảm bảo có đủ không gian cho việc bảo trì nguồn điện và tiếp cận thiết bị quạt dễ dàng.
Hướng dẫn sử dụng FFU – Vấn đề an toàn khi vận hành
- Trước khi đấu dây, đảm bảo thiết bị đã được lắp đặt vào vị trí đúng để tránh tai nạn.
- Thiết bị phải được tiếp địa và dây nguồn kết nối với ổ cắm có dây nối đất.
- Xác nhận điện áp và tần số của thiết bị phù hợp với nguồn điện trước khi khởi động để tránh cháy nổ.
- Nếu thiết bị không hoạt động bình thường, ngắt nguồn điện ngay và liên hệ với chuyên gia để kiểm tra.
- Không tự ý thay đổi mạch điện để tránh chập cháy và tai nạn.
- Đảm bảo thay thế linh kiện với đúng công suất và thông số kỹ thuật.
- Nếu không sử dụng trong thời gian dài, rút phích cắm để tránh sự cố.
- Không đặt vật nặng để tránh hư hỏng dây nguồn, giảm nguy cơ hỏa hoạn và điện giật.
7. Fan Filter Unit và các giải pháp lọc khí khác
Fan Filter Unit là một trong những giải pháp lọc khí phổ biến và hiệu quả trong phòng sạch. Thường được lắp trực tiếp trên trần phòng sạch, giúp tối ưu hóa không gian và giảm thiểu nguy cơ ô nhiễm chéo giữa các khu vực.
Ngoài Fan Filter Unit, một số giải pháp lọc khí khác cũng được sử dụng trong phòng sạch bao gồm:
- Hệ thống lọc khí HVAC với bộ lọc HEPA: Đây là hệ thống lọc khí sử dụng trong toàn bộ nhà máy hoặc tòa nhà. Bộ lọc HEPA trong hệ thống HVAC giúp loại bỏ các hạt bụi và tạp chất lớn hơn so với Bộ lọc khí, tuy nhiên việc duy trì độ sạch đồng đều trong từng khu vực có thể phức tạp hơn do nguy cơ nhiễm chéo khi điều áp không chính xác.
- Air Shower (Buồng tắm khí): Được sử dụng ở lối ra/vào phòng sạch, buồng tắm khí giúp thổi sạch bụi bẩn và các tạp chất từ quần áo và dụng cụ của nhân viên, ngăn chặn việc mang bụi vào khu vực phòng sạch.
- BFU (Blower Filter Unit): Tương tự FFU nhưng có thể điều chỉnh linh hoạt tốc độ quạt và cung cấp khí sạch cho các khu vực cần kiểm soát nghiêm ngặt hơn.
Mỗi giải pháp lọc khí đều có những ưu điểm riêng, nhưng việc lựa chọn phụ thuộc vào yêu cầu cụ thể của từng môi trường, cấp độ sạch và tính chất hoạt động của phòng sạch.
So sánh BFU và FFU
| Tiêu chí | BFU | FFU |
| Chức năng chính | Cung cấp không khí sạch và kiểm soát luồng khí | Cung cấp không khí sạch cho khu vực làm việc hoặc phòng sạch |
| Vị trí lắp đặt | Có thể lắp đặt ở nhiều vị trí trong hệ thống | Thường lắp trên trần phòng sạch hoặc khu vực cần lọc khí |
| Khả năng điều chỉnh | Có thể điều chỉnh tốc độ quạt linh hoạt | Tốc độ quạt thường cố định hoặc điều chỉnh ở một số mức độ |
| Hệ thống lọc khí | Tích hợp bộ lọc HEPA hoặc ULPA để lọc hạt bụi siêu nhỏ | |
| Khả năng hoạt động độc lập | Có thể hoạt động độc lập hoặc kết hợp với hệ thống | Thường lắp đặt độc lập cho từng khu vực riêng biệt |
Cả BFU và FFU đều là giải pháp hiệu quả trong việc cung cấp không khí sạch, nhưng mỗi loại phù hợp với những nhu cầu khác nhau. Lựa chọn giữa chúng phụ thuộc vào yêu cầu cụ thể của môi trường làm việc.
Bài viết trên vừa tổng hợp những thông tin về FFU là gì. Hy vọng những thông tin này sẽ thực sự có ích cho những ai đang tìm kiếm thiết bị này. Nếu doanh nghiệp của bạn đang có nhu cầu thi công phòng sạch với FFU, hãy liên hệ với SUNTECH để được hỗ trợ tư vấn chi tiết.
