AHU là thiết bị xử lý không khí không thể thiếu trong các hệ thống điều hòa trung tâm của phòng sạch. Thiết bị được ứng dụng rộng rãi trong các phòng sạch thuộc lĩnh vực thực phẩm, dược phẩm, điện tử,…… Air Handling Unit có khả năng điều hòa không khí và thực hiện quá trình trao đổi nhiệt với hiệu suất cao. Vậy phân loại và nguyên lý hoạt động của AHU phòng sạch là gì? Hãy cùng SUNTECH tìm hiểu chi tiết về thiết bị xử lý không khí trong bài viết dưới đây.

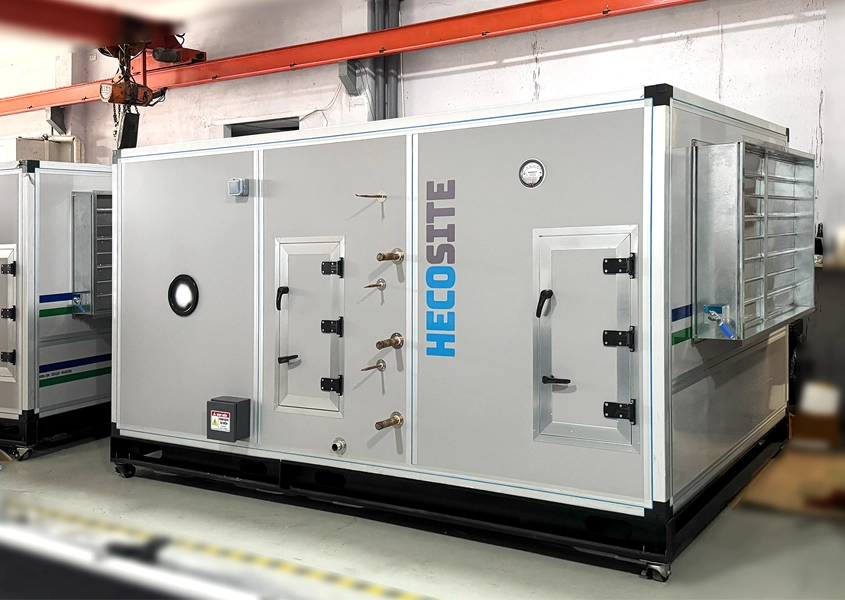

1. AHU phòng sạch là gì?
AHU phòng sạch là một thiết bị quan trọng trong hệ thống HVAC. Chức năng chính là trao đổi nhiệt và điều chỉnh độ ẩm của không khí, từ đó tạo ra môi trường sạch và thoáng đãng. Thiết bị này thường được sử dụng rộng rãi trong các cơ sở yêu cầu cao về chất lượng không khí sạch trong phòng sạch thực phẩm, dược phẩm, điện tử,…
Ngoài ra, thiết bị này còn được sử dụng rộng rãi trong các ngành công nghiệp, tòa nhà, trung tâm thương mại,…có hệ thống Chiller trung tâm, nhằm duy trì điều kiện môi trường lý tưởng.
2. Phân loại AHU phòng sạch
AHU phòng sạch được chia thành hai loại chính: AHU chạy bằng nước và sử dụng gas lạnh trực tiếp.
AHU chạy bằng nước
Air Handling Unit chạy nước, hay còn được gọi là Water AHU, sử dụng nước trong quá trình hoạt động. Bao gồm một dàn trao đổi nhiệt thường được thiết kế để trao đổi nhiệt giữa nước lạnh chảy qua ống đồng. Khí được thổi qua bởi quạt ly tâm và hệ thống điều khiển bao gồm cảm biến độ ẩm, nhiệt độ, van ba ngã actuator và máy làm lạnh.
Khi hoạt động, nếu nhiệt độ trong phòng cao hơn nhiệt độ được đặt, van ba ngã sẽ mở để nước lạnh chảy qua dàn trao đổi nhiệt cho đến khi nhiệt độ giảm về mức được đặt, sau đó van sẽ đóng lại. Trong trường hợp này, nước lạnh sẽ chảy qua đường Bypass và trở về thiết bị làm lạnh nước.
AHU dùng gas lạnh trực tiếp – DX AHU
DX AHU (Direct Expansion Air Handling Unit) là một thiết bị xử lý không khí sử dụng gas lạnh trực tiếp để làm lạnh không khí. Đặc điểm chính của thiết bị này là việc sử dụng một hệ thống coil chứa gas lạnh (như R410A, R22, hoặc các loại gas khác) để làm lạnh không khí trực tiếp khi không khí đi qua coil này. Gas lạnh sẽ truyền nhiệt vào không khí, làm cho nhiệt độ của không khí giảm xuống trước khi được thổi vào không gian cần làm lạnh.
So với các loại AHU phòng sạch khác, DX AHU thường có chi phí đầu tư thấp hơn và dễ bảo trì hơn. Tuy nhiên, thiết bị này có thể không phù hợp trong các ứng dụng cần làm lạnh lớn hoặc yêu cầu chất lượng không khí cụ thể do giới hạn về khả năng điều chỉnh nhiệt độ và độ ẩm của không khí so với thiết bị xử lý không khí sử dụng nước lạnh.

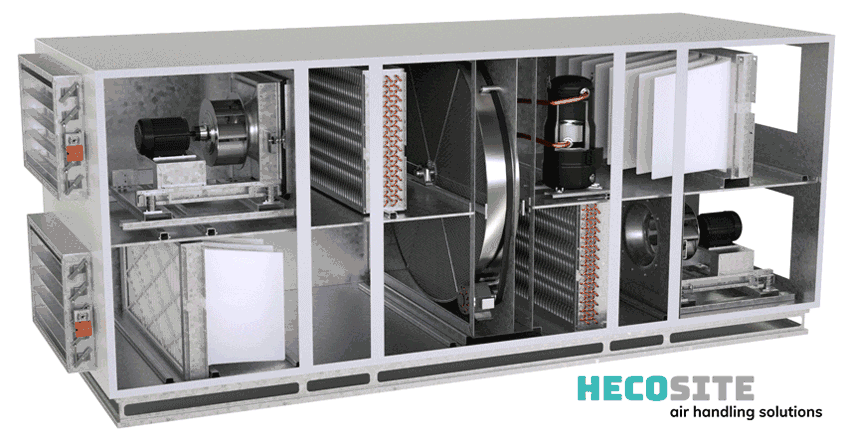

3. Nguyên lý hoạt động của AHU phòng sạch là gì?
Nguyên lý hoạt động của AHU phòng sạch là gì? Hệ thống điều hòa không khí chủ yếu sử dụng dàn trao đổi nhiệt để điều chỉnh nhiệt độ và độ ẩm của không khí. Quá trình này tuân thủ nguyên lý nhiệt học.
- Khi nhiệt độ trong phòng cao hơn nhiệt độ cài đặt trước đó, van 3 ngã sẽ tự động để nước lạnh chảy qua dàn trao đổi nhiệt, làm giảm nhiệt độ không khí. Khi nhiệt độ đạt yêu cầu, van sẽ đóng lại và nước lạnh quay trở lại hệ thống làm lạnh.
- Không khí đầu vào sẽ được lọc qua bộ phận tiền lọc trước khi vào AHU phòng sạch, có thể là lọc túi hoặc lọc thô và cần được vệ sinh định kỳ. Đối với các yêu cầu cao về độ sạch, cần sử dụng thêm bộ lọc HEPA.
- Sau khi đi qua bộ lọc, không khí nóng ban đầu tiếp xúc với dàn trao đổi nhiệt trong hệ thống điều hòa để tạo ra không khí lạnh. Khí lạnh này sẽ được đẩy tới các phòng và không gian thông qua các đường ống gió.
- Nhiệt độ đầu ra được điều chỉnh qua van nước lạnh và tốc độ quạt gió. Tuy nhiên, hệ thống điều hòa không điều chỉnh độ ẩm chính xác, vì vậy thường cần sử dụng FCU (Fan Coil Unit) trong từng phòng hoặc không gian để duy trì điều kiện độ ẩm.
4. Yêu cầu kỹ thuật của AHU phòng sạch
Tiêu chuẩn áp dụng cho AHU phòng sạch
- ISO 14644: Đây là tiêu chuẩn quốc tế quy định về cấp độ sạch của phòng sạch, dựa trên số lượng hạt bụi có kích thước nhất định trong một mét khối không khí. Air Handling Unit phải được thiết kế và vận hành để đáp ứng các yêu cầu cụ thể của từng cấp độ sạch (từ ISO Class 1 đến ISO Class 9).
- GMP (Good Manufacturing Practices): Trong các ngành công nghiệp dược phẩm và thực phẩm, thiết bị xử lý không khí cần tuân thủ các yêu cầu GMP để đảm bảo an toàn sản phẩm. GMP đòi hỏi thiết bị này phải cung cấp luồng không khí sạch, duy trì áp suất dương và kiểm soát nhiệt độ và độ ẩm một cách chặt chẽ, để không gây nguy hiểm đến sản phẩm và sức khỏe người tiêu dùng.
Yêu cầu về cấp độ sạch của phòng
Cấp độ sạch của phòng (ISO Class) yêu cầu mức độ không khí không chứa bụi và vi khuẩn. Do đó, AHU phòng sạch phải được tích hợp với các bộ lọc HEPA hoặc ULPA để loại bỏ các hạt nhỏ nhất. Mỗi cấp độ sạch có yêu cầu về số lượng hạt bụi tối đa trên một đơn vị không khí và giúp duy trì các yêu cầu này thông qua hệ thống lọc và điều khiển luồng không khí.
Xem thêm: Yêu cầu về quy trình bảo trì AHU
Tốc độ lưu thông không khí và khả năng duy trì áp suất ổn định
- Tốc độ lưu thông không khí (Airflow Rate): Tốc độ lưu thông không khí phải đủ lớn để duy trì sự tuần hoàn không khí trong phòng sạch, đảm bảo không khí sạch luôn được cung cấp liên tục. Tốc độ này thường được tính bằng số lần trao đổi không khí mỗi giờ (ACH – Air Changes per Hour) và mỗi cấp độ phòng sạch có yêu cầu khác nhau. Ví dụ: ISO Class 5 yêu cầu từ 240-600 ACH, ISO Class 7 yêu cầu từ 30-60 ACH.
- Duy trì áp suất ổn định: Thiết bị xử lý không khí phải duy trì áp suất dương hoặc âm tùy vào yêu cầu của phòng sạch. Áp suất dương được sử dụng để ngăn không khí ô nhiễm từ bên ngoài vào phòng sạch, còn áp suất âm thường dùng trong các khu vực cách ly, như các phòng nghiên cứu bệnh lý.
5. SUNTECH – Cung cấp lắp đặt thi công AHU phòng sạch
Với hơn 10 năm kinh nghiệm trong ngành, SUNTECH đã khẳng định được uy tín và vị thế của mình trên thị trường. Khi sử dụng dịch vụ tại SUNTECH, bạn sẽ được
- Tư vấn thiết kế: Đội ngũ kỹ sư có kinh nghiệm tư vấn cho khách hàng thiết bị xử lý không khí phù hợp với nhu cầu sử dụng và không gian lắp đặt.
- Cung cấp AHU: SUNTECH cung cấp AHU phòng sạch của các thương hiệu uy tín trên thế giới như Daikin, LG, Trane, KYODO,…
- Thi công lắp đặt: Đội ngũ kỹ thuật viên chuyên nghiệp, giàu kinh nghiệm, đảm bảo thi công lắp đặt đúng kỹ thuật, an toàn và hiệu quả.
- Bảo trì bảo dưỡng: Các thiết bị phòng sạch được bảo trì bảo dưỡng định kỳ hàng tháng giúp đảm bảo hệ thống hoạt động ổn định và lâu bền.
Qua bài viết này, mong rằng bạn đã hiểu được AHU phòng sạch là gì, nguyên lý hoạt động cũng như ứng dụng ra sao để bạn có thể lựa chọn và áp dụng cho cơ sở của mình. Để được tư vấn thêm về thiết bị Air Handling Unit hoặc các sản phẩm tương tự như PAU, BFU, quý khách hàng hãy liên hệ với chúng tôi.
Ngoài cung cấp và lắp đặt thiết bị xử lý không khí, SUNTECH có thi công trọn gói hệ thống HVAC cho các công trình nhà xưởng, nhà máy sản xuất, đáp ứng các tiêu chuẩn phòng sạch theo yêu cầu.
